Схема переключателя «батарея — сеть» на диодах


При налаживании переключателя (см. рис. 50) под­бирают такое сопротивление резистора R1, чтобы при номинальном напряжении сети и отсутствии нагрузки ток через стабилитрон на 10 — 15 % превышал предельно допустимое (для примененного типа стабилитрона) зна­чение (около 30 мА). Надо помнить, что в таком режиме стабилитрон оказывается перегруженным и может выйти из строя, поэтому включение переключателя в сеть следу­ет производить только после включения приемника и сочленения разъема Ш1. Для выключения приемника нужно сначала отключить переключатель сети, при этом приемник автоматически переходит на питание от бата­реи Б1.

Если габариты позволяют, то такой переключатель удобно встроить в корпус приемника. В,этом случае разъ­ем Ш1 можно не применять. Заземлять приемник при работе с описанным устройством опасно, так как его вы­ходная цепь гальванически связана с сетью переменного тока (см. рис. 50).

Лучшими параметрами обладает устройство, принци­пиальная схема которого представлена на рис. 51. Оно включает в себя силовой трансформатор Tpl, двухполу-периодный выпрямитель, собранный по мостовой схеме на диодах Д1 — Д4, ограничительный резистор R1 и ста­билизатор напряжения на транзисторе Т1, выполняющий одновременно функции переключателя «батарея — сеть».

Рис. 51. Схема переключателя «батарея — сеть» на транзи­сторе

Выпрямитель этого устройства может быть собран и по любой другой схеме; он должен обеспечить на конденса­торе фильтра С1 примерно 18 В постоянного напряжения.

Стабилизатор напряжения размещается в корпусе приемника,-а выпрямитель оформляется в виде отдель­ной приставки, подключаемой к приемнику с помощью разъема Ш1. Как видно из схемы, источником опорного напряжения транзисторного стабилизатора напряжения является батарея Б1 питания приемника напряжени­ем 9 В.

При питании приемника от сети ток, расходуемый батареей, уменьшается в h21Э раз (h21э — статический ко­эффициент передачи тока транзистора 77) и при h21Э = 100 составляет примерно 1 % номинального тока на­грузки, протекающего через участок эмиттер — коллектор транзистора TL Практически это означает, что при пита­нии от сети приемник не нагружает батарею Б1.


Когда сеть с помощью разъема Ш1 отключается от устройства, приемник автоматически переключается на питание от внутренней батареи Б1 через переход эмит­тер — база транзистора 77. Падение напряжения на ука­занном переходе при токе нагрузки 25 — 30 мА составляет примерно 0,2 В.

Отметим, что при питании приемника от сети подобное устройство обеспечивает на выходе достаточно стабиль­ное напряжение при изменении нагрузки. Стабилизиру­ющее действие схемы основано на малой зависимости тока коллектора транзистора 77 в условиях изменений напряжения между эмиттером и коллектором, поскольку между базой и эмиттером этого транзистора включено стабильное напряжение смещения от батареи Б1.

Налаживание переключателя сводится к подбо­ру сопротивления резистора R1, ограничивающего ток коллектора транзистора при увеличении выходного тока до 30 — 40 мА.

При повторении переключателя в нем можно исполь­зовать любой силовой трансформатор, обеспечивающий на выходе выпрямителя напряжение 18 В и ток нагрузки до 30 мА. Транзистор Т1 желательно использовать с h21Э примерно 80 — 100. Габариты и конструктивное оформле­ние устройства следует увязать с приемником, с которым оно будет работать.

ВЫПРЯМИТЕЛИ С ТРАНЗИСТОРНЫМИ

СТАБИЛИЗАТОРАМИ ДЛЯ ПИТАНИЯ ПЕРЕНОСНЫХ

И ПОРТАТИВНЫХ РАДИОПРИЕМНИКОВ

Блок питания на 9 В, 150 мА

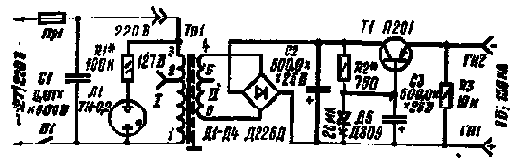

Эта приставка предназначена для питания напряже­нием 9 В радиоприемников различных типов, а также других устройств, потребляющих ток до 150 мА. Схема блока питания представлена на рис. 52. Он содержит понижающий трансформатор Tpl, выпрямительный мост на диодах Д1 — Д4 и транзисторный стабилизатор после­довательного типа, представляющий собой эмиттерный повторитель, в котором опорное напряжение на базе тран­зистора задается стабилитроном Д5.

Остановимся на отдельных элементах схемы. Силовой трансформатор Tpl позволяет получить требуемое пере­менное напряжение на входе выпрямительного моста и исключает гальваническую связь между цепью нагрузки приставки и сетью переменного тока.Электростатический экран между обмотками I и II трансформатора ослабля­ет помехи, проникающие в нагрузку из сети переменно­го тока. С этой же целью первичная обмотка I зашунти-рована конденсатором С1. Неоновая лампа Л1 индициру­ет включение устройства в сеть. Конденсаторы С2 и СЗ включены для уменьшения уровня пульсаций переменно­го напряжения на нагрузке.
