Схема экономичного индикатора настройки со Светодиодом


Приведенные схемы простейших индикаторов настрой­ки со стрелочными приборами нечувствительны к силь­ным сигналам, так как в этом случае ток коллектора ре­гулируемого транзистор а-может снизиться до нуля и точно настроиться на радиостанцию по прибору ИП1 станет невозможным.

В последнее время в качестве индикаторов настройки радиолюбители применяют светодиоды, отличающиеся малыми габаритами. Одна из таких схем, предложен­ная Е. Строгоновым, приве­дена на рис. 80. Радиоэле­менты, обведенные пунктир­ной линией, относятся к при­емному устройству.

Работает подобный инди­катор следующим образом. При настройке на принимае­мую радиостанцию в резуль­тате детектирования высокочастотного напряжения ток через эмиттерно-базовые переходы транзисторов Tl, T2 возрастет. Это приводит к возрастанию коллекторного тока транзистора Т2 и, следовательно, тока через светодиод Д1, обеспечивая его свечение. Наиболее ярко све-тодиод Д1 будет светиться при точной настройке прием­ника на частоту принимаемого сигнала, так как ток через светодиод в это время максимальный-.

Стабилитрон Д2 стабилизирует режим работы тран­зисторов 77, Т2. При изменении питающего напряжения от 9 до 5,4 В ток через светодиод Д1 поддерживается практически постоянным и равным 2,8±0,2 мА. В при­ставке можно использовать различные низкочастотные транзисторы малой мощности с обратной (77) и прямой (Т2) проводимостями с коэффициентом передачи тока базы не менее 50. Если в приставке использованы тран­зисторы с другими значениями коэффициента передачи тока, то следует подобрать сопротивление резистора R1, которое определяет устойчивую работу схемы и наибольшую яркость свечения светодиода при максимальном сигнале на входе детектора Д.

Светодиод имеет малые размеры. Поэтому его можно укрепить на указателе шкалы радиоприемника, в этом случае будет одновременно высвечиваться и частота на­стройки приемника.

Схема индикатора настройки на светодиоде, приве­денная на рис. 81, отличается высокой экономичностью, однако она сложнее предыдущей.
Рассматриваемый ин­дикатор в отсутствии управляющего сигнала потребляет всего 0,6 мА, а при точной настройке на частоту при­нимаемой радиостанции — около 1 мА.

Экономичность устройства, разработанного радиолю­бителем А. Асеевым, достигнута за счет питания свето­диода Д2 импульсным напряжением. Генератор импульсов выполнен на однопереходном транзисторе ТЗ. При ука­занных на схеме номиналах резистора R11 и конденса­тора С2 генератор вырабатывает импульсы длительно­стью около 20 мс, следующие с частотой повторения при­мерно 15 Гц.

За время действия импульсов увеличивается падение напряжения на резисторе R9, которое через резистор R8 в положительной полярности поступает на базу транзи­стора А1.2 (транзисторной сборки А1) и открывает его. Однако светодиод Д2 светиться не будет, так как в от­сутствии сигнала или при большой расстройке приемника транзистор Т2 закрыт и ток через светодиод протекать не будет.

При точной настройке приемника на радиостанцию уровень сигнала на входе приставки имеет наибольшее значение. В результате этого ток базы транзистора Т1 возрастает и последний открывается. За ним последова­тельно открываются транзисторы А1.1 и Т2, так как па­дение напряжения на коллекторной нагрузке — резисто­ре R2 создает отпирающее смещение на базе A1.1, a падение напряжения на коллекторной нагрузке R5 — отпирающее смещение на базе Т2.

В этом режиме при наличии импульса напряжения, создаваемого генератором (ТЗ), светодиод будет светить­ся с наибольшей яркостью. При расстройке приемника относительно частоты принимаемой радиостанции яр­кость свечения светодиода (с частотой около 15 Гц) будет падать.

Подбором резистора R4 можно добиться слабого на­чального свечения светодиода Д2 и при отсутствии сиг­нала на входе индикатора. В этом случае светодиод будет выполнять не только функции индикатора настройки, но и являться индикатором включения приемника. При та­ком использовании приставки ее экономичность несколь­ко снижается.

АКТИВНАЯ KB АНТЕННА

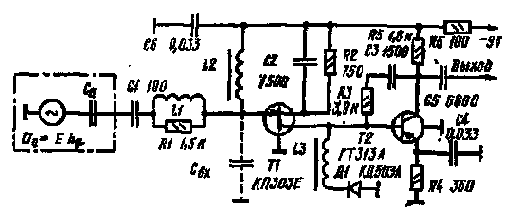

Активной антенной называют устройство, в котором конструктивно объединены пассивная антенна и малошу­мящий широкополосный усилитель сигналов. Антенна, описание которой приведено ниже, предназначена для применения в переносных транзисторных приемниках, имеющих коротковолновые диапазоны и работающих на штыревую антенну [18]. Основные параметры активной антенны: рабочий диапазон 3 — 30 МГц, усиление по на­пряжению 10, потребляемый ток 2,5 — 3 и А. Питание — об­щее с приемником.
