Схема двухдиапазонного конвертера
Таким образом, на входах смесительного каскада (между базой и эмиттером транзистора T1) действуют два высокочастотных колебания — одно с частотой сигнала, другое — с частотой гетеродина. Поэтому в коллекторной цепи транзистора Т1 протекает составляющая тока промежуточной (разностной) частоты. Этот ток преобразуется катушкой индуктивности L3 в высокочастотное электромагнитное поле, воздействующее на контур магнитной антенны приемника. Приемное устройство при этом должно быть настроено, очевидно, на указанную выше промежуточную частоту, не являющуюся постоянной.
В каждом из KB диапазонов частота гетеродина fr1 (или fr2) должна быть установлена таким образом, чтобы разность между средней частотой принимаемого сигнала (fcpi = 11,85 МГц — для диапазона 25 м и fСр2= =9,65 МГц — для диапазона 31 м) и частотой гетеродина удовлетворяла следующему условию: fncp=1250= fcp1
— fг1 и fncp=1250=fCp2 — fг2. Тогда частотный спектр сигналов каждого из KB диапазонов будет преобразован в спектр частот, расположенных в высокочастотной части СВ диапазона (1000 — 1500 кГц), Приемник при работе с конвертером выполняет функции избирательного устройства, воспринимающего, сигнал с частотой настройки приемника, второго преобразователя частоты, детектора и усилителя низкой частоты. В описываемом конвертере можно использовать транзисторы типа ГТ313, П422, П423, П403 и другие; резисторы МЛТ-0,125; конденсаторы КТ,и подст-роечные конденсаторы типа КПК-М. Катушки индуктивности L1, 12, L4 и L5, конструкция которых представлена на рис. 19, попарно наматывают на одинаковых цилиндрических каркасах из полистирола. В каркасах выполняют резьбовые отверстия для сердечника типа СЦР-1. Для намотки этих катушек индуктивности можно использовать также каркасы (с сердечниками) контуров проме-жуточной частоты от телевизора «Рубин». Катушки ин-дуктивности L1 и L5 одинаковые, они содержат по 9 витков провода ПЭЛШО 0,51. Катушки L2 и L4 (также одинаковы) содержат по 3 витка провода ПЭЛШО 0,31.
Намотка всех катушек рядовая — виток к витку. Катушка мндуктивности L3 содержит 170 витков провода ПЭЛШО 0,12, размещенных внавал по всей длине ферритового сердечника размером 40x5X3 мм. Марка феррита 400НН. При необходимости сердечник можно вырезать нз плоского ферритового стержня, применяемого в магнитных антеннах приемников.
Рис. 20. Расположение деталей на печатной плате:
а — расположение деталей; б — рисунок печатной платы
Все детали конвертера монтируют на односторонней печатной плате, изготовленной из фольгированного стеклотекстолита или гетивакса толщиной 1,5 мм. Конфигурация печатных проводников и размещение деталей, на влате приведены на рис. 20. Размеры печатной платы указаны применительно к приёмнику «Селга», с которым работал этот конвертер. Каркасы с катушками LI, L2 и L5, L4 крепят на плате в отверстиях.

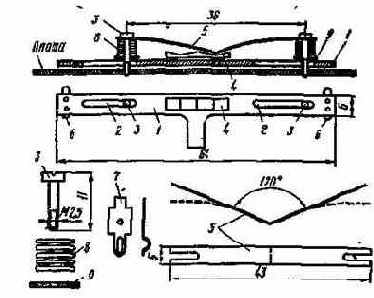

Рис. 21. Эскиз конструкции переключателя В1
Переключатель В1 самодельный. Конструкция его поясняется эскизами, приведенными на рис. 21. Основание переключателя — фигурная планка 1, выполненная из гетинакса толщиной 1 — 1,5 мм. В планке имеются два продольных выреза 2 для винтов крепления 3. Вырезы 2 и винты 3 обеспечивают продольные перемещения планки 1 по печатной плате.
Рис. 22. Эскиз конструкции узла крепления антенны и выключателя В2
К планке 1 клеем БФ-2 приклеивают фиксатор 4, изготовленный из гетинакса. Пружину фиксатора 5 вырезают из бериллиевой бронзы толщиной 0,2 — 0,3 мм и изгибают в центре под углом 120°. На концах планки 1 с помощью заклепок и клея БФ-2 устанавливают два контакта-ползунка 6, которые в фиксируемых положениях планки 1 замыкаются с соответствующими контактами 7 (всего их четыре), расположенными на печатной плате, как на рис. 20, а. Контакты 6 (рис. 21) выпиливают из латуни толщиной 0,5 мм. Контакты 7 использованы от обычного галетного переключателя: их несколько укорачивают со стороны выводов и затем с помощью заклепок и клея БФ-2 устанавливают на печатной плате.
