Расположение органов управ­ления на передней панели конвертера

Нужно отметить, что расположение деталей на шас­си существенного значения не имеет, так как основные узлы конвертера, определяющие качество его работы — входные и гетеродинные контуры, — смонтированы на переключателе BL Если радиолюбитель имеет возмож­ность применить малогабаритный клавишный переклю­чатель (например, от приемников «Орион-301», «Урал-301» или «Урал-302») и верньер более совершенной кон­струкции, то размеры конвертера могут быть значительно уменьшены.

Налаживание конвертера (см. рис. 14) ничем не от­личается от налаживания преобразовательного каскада супергетеродинного приемника. Наиболее точно его можно выполнить с помощью СГ (ГСС). На первом этапе для лучшего доступа к ламповым панелям и мон­тажной плате клавишный переключатель из подвала шасси удаляют. Включив конвертер, проверяют режи­мы работы ламп по постоянному току. Измеренные зна­чения напряжений на электродах ламп не должны отли­чаться более чем на ±20 % от значений, указанных на принципиальной схеме рис. 14.

Затем устанавливают в подвале шасси клавишный переключатель и подключают его согласно принципиаль­ной схеме. Проверка работоспособности гетеродина про­изводится на всех KB диапазонах путем измерения анод­ного тока триода лампы Л2 (в точке «а») миллиампер­метром со шкалой 10 мА. Если гетеродин работает, то при замыкании управляющей сетки триода на катод по­казания миллиамперметра должны увеличиться. При отсутствии генерации на отдельных диапазонах следует проверить схему включения соответствующего контура и исправность входящих в него конденсаторов.

Добившись устойчивой работы гетеродина при край­них положениях подвижных пластин блока конденсато­ров С8, С27, переключатель В2 конвертера устанавлива­ют в положение «K»; к гнезду Гн1 подключают выход СГ (ГСС), а выход конвертера соединяют с антенным входом приемника. Приёмник следует предварительно настроить по СГ (ГСС) на частоту 1600 кГц и убедить­ся, что на этой частоте передачи радиостанций не ве­дутся.

Отдельные узлы конвертера рекомендуется настраи­вать в последовательности, указанной в табл. 3. Пра­ вильность настройки контролируют по максимуму пока­заний измерителя выхода, подключенного параллельно звуковой катушке динамической головки приемника, ли­бо на слух — по максимальной громкости сигнала часто­ты модуляции СГ (ГСС). При настройке гетеродина требуемые перекрытия по частоте в диапазонах 80, 40, 20, 14 и Юм достигаются подбором емкости конденса­торов С16, CIS, C20, С22 и С26 соответственно, причем установку требуемой частоты гетеродина в высокочас­тотной части каждого из диапазонов осуществляют ре­гулировкой сердечника катушки индуктивности соответ­ствующего контура при установке минимальной емкости блока конденсаторов С8, С27. Следует иметь в виду, что в процессе этой настройки максимум сигнала на выходе приемника возможен при установке сердечника катуш­ки в два положения. В диапазонах 10 и 14 м правильной настройке гетеродина соответствует большее значение индуктивности катушки (сердечник расположен ближе к обмотке катушки), а в остальных диапазонах правиль­ная настройка достигается при меньшей индуктивности катушки соответствующего контура, т. е. когда сердеч­ник расположен дальше от обмотки катушки.

Таблица 3

Порядок настройки устройства

Настра­ивае­мый узел	Частота настройки узла, МГц	Контур	Подклю­чение СГ (ГСС)	Частота СГ, МГц	Дополнитель­ные условия настройки
Сме­ситель	1,6	L18C13	К выводу конден­сатора С28, вре­менно от­паянному от ка­тушки L17	1,6	Нижний по схеме конец конденсато­ра С29 со­единяют с шасси
Гете­родин	26,4 — 28,1 19,4 — 19,85	L16C24C25C27 L15C22 — C27	Так же, как при настрой­ке сме-	28,0 — 29,7 21,0 — 21,45	Нижний по схеме конец конденсато­ра С29 от-
	15,6 — ~15,95	L14C20C21	сителя	14,0 — 14,35	ключают от шасси
		С24 — С27
	8,6 — 8,7	L13C18C19		7,0-7,1
		С24 — С27
	5,1 — 5,25	L12C16C17		3,5 — 3,65
		С24 — С27
Вход­ные	28,0 — 29,7	L3C3C8	К гнез­ду Гн1	28,0 — 29,7
цепи	21,0 — 21,45	L5C4C8	через ре­зистор	21,0 — 21,45
	14,0 — 14,35	L7C5C8	сопротив­лением	14,0-14,35
	7,0 — 7,1	L9C6C8	300 Ом	7,0-7,1
	3,5 — 3,65	L11C7C8		3,5 — 3,65
Фильтр-проб­ка	1,6	L1C2	То же	1,6	Настройку L1C2 про­изводят по минимуму напряжения на выходе приемника

При испытании.описанного конвертера с различными приемниками третьего класса он обеспечивал прием боль­шого количества программ дальних любительских радио­станций, работающих в телефонном режиме. Для при­ема программ радиостанций, работающих в телеграфном режиме (GW) или в режиме SSB, в приемнике необхо­димо предусмотреть вспомогательный гетеродин.

ТРАНЗИСТОРНЫЕ КОНВЕРТЕРЫ НА ВЕЩАТЕЛЬНЫЕ

ДИАПАЗОНЫ

Двухдиапаэонный конвертер на двух транзисторах

Этот конвертер предназначен для приема программ KB радиостанций, работающих в диапазонах 25 м (П,6 — 12,1 МГц) и 31 м (9,4 — 9,9 МГц). Устройство построе­но на транзисторах, питается от двух аккумуляторов ти­па Д-0,1 и потребляет ток примерно 1,5 мА. Конвертер рассчитан на работу с супергетеродинными приемниками «Селга», «Сокол», «Ласточка» и т. п., имеющими магнит­ную антенну. Среднее значение промежуточной частоты здесь fп.ср= 1250 кГц. Напомним, что работа с такими приемниками возможна на участках частот 1250 ± 250 кГц, где нет работающих СВ радиостанций.

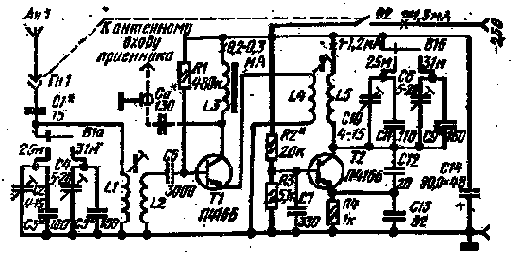

Как видно из принципиальной схемы конвертера, представленной на рис. 18, основными узлами устройст­ва являются смеситель и гетеродин. Смеситель собран на транзисторе Т1, ток базы которого определяется со­противлением резистора R1. Принятый антенной Ан1 сигнал KB радиостанции через гнездо Гн1 и конденсатор С1 поступает на широкополосный входной контур, обра­зованный катушкой индуктивности L1 и конденсатора­ми С2 и СЗ (в диапазоне 25 м) или С4 и С5 (в диапазо­не 31 м). Емкостная связь с антенной позволяет получить высокий коэффициент передачи сигнала из антенны во входной контур.

На вход смесительного каскада — на базу транзис­тора Т1 — сигнал подается с помощью катушки связи L2, размещенной на одном каркасе с катушкой индук­тивности L1. Входной контур настраивают на среднюю частоту каждого из диапазонов и в процессе эксплуата­ции конвертера не перестраивают. При переключении диапазонов изменение частоты настройки входного кон­тура производится скачкообразно — секцией В1а пере­ключателя EL

Гетеродин собран на транзисторе Т2 по схеме с ем­костной обратной связью. Режим работы транзистора стабилизирован резисторами R2 — R4? В диапазоне 25 м колебательный контур гетеродина образован катушкой индуктивности L5 и конденсаторами С10- — С13. В диапа­зоне 31 м вместо конденсаторов СЮ, С11 секцией BJ6 переключателя В1 в контур гетеродина включаются конденсаторы С8 и СР. Напряжение гетеродина с помощью катушки связи L4 подано на второй вход смесительного каскада — в цепь эмиттера транзистора Т1. Контур ге­теродина .в процессе приема программ KB радиостанций также не перестраивают.
