Эскиз само­дельного подстроечно­го конденсатора


Секции переключателя Bla, В1б и спаренный с пере­ключателем тумблер В2 используют для включения кон­вертера. При установке переключателя В1 на любой из диапазонов антенна через секцию Bla подключается к входу конвертера, на лампу Л1 с помощью тумблера В2 подается напряжение накала, а выход конвертера через конденсатор С22 и секцию В1б подключается к антенно­му входу приемника.

Напряжения сигнала и гетеродина- поступают соот­ветственно на первую и третью сетки гептодной части лампы. На резисторе R2 при этТш выделяются различные высокочастотные составляющие напряжения (в том чис­ле и промежуточной частоты), которые поступают на ан­тенный вход приемника. В данном конвертере частоты гетеродина выбраны на 1250 кГц выше средних частот диапазонов и равны 13,1; 10,9; 8,5 и 7,3 МГц.

В этом конвертере рекомендуется использовать сле­дующие детали: переключатель В1 — галетный, двух-платный на 5 положений и 4 направления; выключатель В2 — ТВ2-1. Постоянные конденсаторы КСО-1, МБМ, КТ. В качестве подстроечных можно применить конденсаторы КПК-1 либо самодельные. Для из­готовления самодельных подстроеч-ных конденсаторов (рис. 11) из про­вода ПЭЛ 1,45 нарезают 8 стерж­ней 1 длиной 35 — 40 мм. Один конец стержня зачищают на длине 8 мм и облуживают. Затем на стержень виток к витку наматывают 70 — 80 витков провода ПЭЛ 0,15 — 2. Витки провода и стержень образуют обкладки подстроечного конденсатора.

Катушки индуктивности LI — L4 — самодельные, вы­полнены на каркасах диаметром 18 и высотой 30 мм, из­готовленных из полистирола иЛи текстолита. В частнос­ти, антенная катушка L1 содержит 28 витков провода ПЭЛШО 0,15, намотанных в два слоя. На том же карка­се на расстоянии 2 мм от Ы размещают катушку L2, ко­торая состоит из 11 витков провода ПЭЛ 0,8. Намотка рядовая, однослойная с принудительным шагом. Длина намотки 15 мм. На другом каркасе наматывают катуш­ки гетеродина: L3 содержит 10,25 витка провода ПЭЛ 0,8, L4 — 9,75 витка провода ПЭЛШО 0,15.
Примерно четыре витка катушки L4 размещают между витками катушки L3, а остальные, — отступив от нее на 2 мм. Длина на­мотки катушки L3 15 мм.

Устройство монтируют на коробчатом шасси размером 150X100X45 мм, выполненном из дюралюминия толщи­ной 1,5 мм. При размещении деталей конвертера карка­сы с катушками LI, L2 и L3, L4 следует максимально раз­нести друг от друга, но установить каждый возможно ближе к переключателю В1. Вблизи платы переключате­ля с секциями B1a и B1в располагают конденсаторы С1 — С4, С9 — С12 и катушки индуктивности LI, L2. Около дру­гой платы — с секциями В1б, В1г — устанавливают ка­тушки L3, 14 и конденсаторы С5 — С8, С13 — С16 и С22. Платы переключателя желательно экранировать друг от друга экраном из листовой латуни.

Место установки конвертера определяется конструк­цией приемника. Конвертер желательно установить внут­ри корпуса приемника на правой боковой стенке таким образом, чтобы ось переключателя диапазонов выходила наружу через предварительно просверленное отверстие. Налаживание конвертера начинают с проверки напряжений на электродах лампы и работоспособности гетеродина на всех диапазонах. Если гетеродин работа­ет, то при замыкании катушки L3 напряжение на конден­саторе С23, измеренное вольтметром, должно уменьшить­ся. Затем переключатель В1 устанавливают в положение «25 м», включают приемник и настраивают его на часто­ту 1,25 МГц. На вход кдавертера (на гнездо Гн1) подают сигнал от СГ (ГСС) 11,85 МГц (средняя частота диапа­зона) , выход конвертера подключают к антенному входу приемника и приступают к настройке гетеродинного кон­тура на частоту 13,1 МГц.

Для этого изменяют емкость подстроечного конденса­тора С5 и пытаются принять сигнал с частотой модуля­ции СГ (ГСС). Если добиться этого не удается, то от­ключают конденсатор С13 и вместо него включают гра­дуированный конденсатор переменной емкости с макси­мальной емкостью 300 — 400 пФ. Установив ротор подстроечного конденсатора С5 в среднее положение, из­меняют емкость переменного конденсатора так, чтобы на выходе приемника (в динамической головке) прослуши­вался тон с частотой модуляции.


Следует иметь в виду, что тон модуляции будет прослушиваться при двух поло­жениях ротора переменного конденсатора. Причем нуж­ная частота гетеродина соответствует меньшей емкости переменного конденсатора, поскольку в описываемом конвертере частота гетеродина на всех диапазонах вы­брана выше частоты принимаемого сигнала. Установлен­ную таким образом емкость переменного конденсатора отсчитывают по шкале.

По окончании этой операции настройки переменный конденсатор отключают и вместо него устанавливают постоянный конденсатор соответствующей величины. Точ­ную установку частоты гетеродина производят регули­ровкой подстроечного конденсатора С5.



Затем регулировкой подстроечного конденсатора С1 настраивают входной контур конвертера (L2C1C9) на частоту 11,85 МГц. Эту настройку производят по наиболь­шей громкости тона модуляции на выходе приемника или по наибольшему напряжению на звуковой катушке ди­намической головки. Иногда может потребоваться уточ­нение емкости постоянного конденсатора С9.

Аналогично производят настройку конвертера и на остальных диапазонах.

При указанном выборе промежуточной частоты на средней частоте диапазона частотный спектр каждого из диапазонов КД преобразуется в спектр частот от 1,1 до 1,4 МГц, располагающийся и высокочастотной части диа­пазона СВ. Следует учитывать, что более высокой часто­те принимаемого сигнала будет соответствовать более низкая частота настройки приемника.

Пятидиапазонный одноламповый конвертер

На рис. 12 приведена принципиальная схема конвер­тера с фиксированной настройкой на лампе 6НЗП, пред­назначенного для работы в диапазонах 20 м (fСр= 14,2 МГц), 25 м (fСр= 11,8 МГц) ,31м (fcp=9,6 МГц), 41 м (fcp=7,2 МГц) и 49 м (fСр=6,1 МГц). Средняя промежу­точная частота (fncp) принята равной 1,3 МГц. Настрой­ка на KB радиостанции осуществляется приемником, ра­ботающим в средневолновом диапазоне. Благодаря при­менению триодного смесителя такой конвертер отличает­ся малым уровнем собственных шумов.



Как видно из схемы, сигнал, принятый антенной Ан1, поступает на катушку связи L1, индуктивно связанную с катушкой L2, которая совместно с одной из групп кон­денсаторов С1, СП (при установке секции В1а переклю­чателя в положение 20 м); С1, С11, С2, С12 (25 м); С1, СИ, СЗ, С13 (31 м); С1, С11, С4, С14 (41 м) или С1, С11, С5, С15 (49 м) образует входной контур устройства. Под­ключение той или иной группы конденсаторов к катушке L2 производится секцией В1а переключателя Ы. На­стройка входного контура производится подстроенными конденсаторами С1 — С5 на середину соответствующего диапазона. С входного контура напряжение сигнала по­ступает на управляющую сетку лампы смесителя.

Гетеродин собран на правом триоде лампы по трех­точечной схеме с автотрансформаторной обратной связью. Колебательный контур образуют здесь катушка индук­тивности L3 и (в зависимости от положения секции В1б переключателя В1) одна из групп конденсаторов С6, С16; С6, С16, С7, С17; С6, С16, С8, С15; С6, С16, С9, С19 или С6, С16, СЮ, С20. Настройка гетеродина на,требуемую частоту производится в каждом из диапазонов соответ­ствующими подстроечными конденсаторами (С6 — С10). Напряжение гетеродина с помощью катушки L4, индук­тивно связанной с катушкой L3, вводится в цепь катода левого триода.

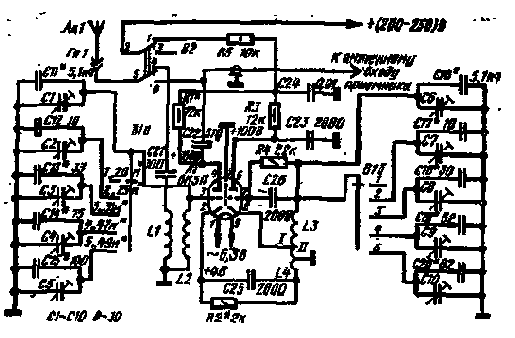

Рис. 12. Схема конвертера на лампе 6Н3П

Таким образом, на входе смесителя действуют два пе­ременных напряжения: на управляющую сетку лампы смесителя поступает спектр частот, образуемый сигнала­ми различных радиостанций (из-за широкой полосы про­пускания входного контура), а в цепи катода этой лампы действует напряжение с частотой гетеродина. В резуль­тате работы смесителя на его нагрузке — резисторе R1 — выделяется спектр сигналов с различными промежуточ­ными частотами. Это напряжение через конденсатор С22 поступает на антенный вход приемника.

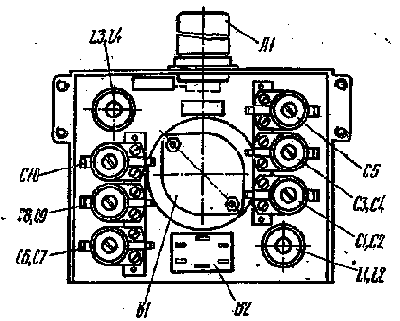

Рис.  13. Расположение основных деталей на па­нели

Конденсатор С23 служит для заземления анода пра­вого триода лампы по высокой частоте, что необходимо для нормальной работы гетеродина.


Резистор R5 и кон­денсатор С24 образуют в цепи анодного питания развя­ зывающий фильтр. Такой фильтр уменьшает вероятность появления различных помех в виде свистов при настрой­ке приемника на различные KB радиостанции. Резистор R2 определяет величину напряжения смещения в цепи сетки левого триода, при котором смеситель работает наиболее эффективно. По высокой частоте он зашунтирован конденсатором С25.

С помощью переключателя В2 антенна приемника подключается к входу конвертера либо приемника. Однепременно переключатель В2 использован в конвертере для включения (отключения) анодного напряжения. На­пряжение накала лампы в описываемом устройстве не отключается.

В конвертере (см. рис. 12) используются резисторы типа МЛТ, конденсаторы типов КТ (СП — С20 и С9), СГМ (С22, С23), подстроечные конденсаторы типа КПК 1 и другие. Переключатель В1 — галетный, одноплатный на 5 положений и 2 направления; В2 — типа ТП1-2. Катуш­ки индуктивности входного контура и контура гетероди­на выполнены на каркасах диаметром 18 — 20 мм, изго­товленных из полистирола. Намотка однослойная с при­нудительным шагом. В частности, катушка L2 содержит 16 витков провода ПЭВ-1 0,64. Длина намотки 20 мм. Ря­дом с ней размещается катушка L1, содержащая 35 вит­ков провода ПЭШО 0,2. Длина намотки 4 мм.

На другом каркасе наматывают катушки индуктивности L3 и L4. Катушка L3 содержит 1-0(1)+4(II) витка провода ПЭВ-1 0,64, а катушка L4 — 4 витка того же провода. Катушки L3 и L4 размещают вплотную друг к другу. Длина намотки 27 мм.

Конвертер был смонтирован на Г-образной панели размерами 120X100X50 мм, изготовленной из алюминия АМЦ толщиной 1,5 мм. Расположение основных деталей на панели легко уяснить из рис. 13: здесь установлены ламповая панелька, подстроечные конденсаторы, пepeключатели В1 и В2, а также катушки индуктивности. Пе-реключатель В1 ориентируют на панели так, чтобы про­водники от конденсаторов и выводы катушек индуктйв-ности, которые припаиваются к контактам переключателя диапазонов, имели минимальную длину и достаточную жесткость.


Вдоль панели со стороны монтажа устанавли­вают общую минусовую шину, изготовленную из медного облуженного провода диаметром 1,5 мм. К этой шине припаивают все корпусные выводы радиоэлементов.

Контурные конденсаторы СП — С20 припаивают па­раллельно соответствующим подстроечным конденсато­рам. Крепление подстроечных конденсаторов С1, С2; СЗ, С4; С6, С7 и С8, С9 производят попарно, таким образом, чтобы они располагались один над другим, а регулиро­вочные винты были направлены в противоположные сто­роны. Для доступа к регулировочным винтам подстроеч­ных конденсаторов С1, СЗ, С6 и CS в панели сверлят от­верстия диаметром 3,5 — 4 мм.

Налаживание конвертера начинают с проверки и установки режима работы лампы, напряжения на элек­тродах которой должны соответствовать указанным на рис. 12 (с точностью ±20%). Затем убеждаются, что гетеродин работает на всех диапазонах. Для этого парал­лельно конденсатору С23 включают выеокоомный вольт­метр постоянного тока со шкалой 150 — 200 В, переключа­тель В1 устанавливают на различные диапазоны и каж­дый раз замыкают на корпусной провод управляющую сетку правого триода, следя за показаниями вольтметра. Если гетеродин работает, то при указанном замыкании показания вольтметра должны несколько уменьшаться. При отсутствии генерации на отдельных диапазонах сле­дует проверить исправность конденсаторов соответству­ющего контура гетеродина.

Настройку конвертеров можно осуществлять не толь­ко с помощью СГ (ГСС), но и с помощью, гетеродинного индикатора резонанса (ГИР). Точность настройки кон­вертеров с помощью ГИР хотя и .несколько меньшая, вполне достаточна для радиолюбительской практики, так как в дальнейшем можно произвести необходимую кор­ректировку настройки конвертера по станциям. Учитывая, что этим простым прибором располагают многие ра­диолюбители, рассмотрим на примере описываемого кон­вертера порядок настройки с помощью ГИР.

Отключив резистор R3 от анода правого триода лампы, настраивают входные контуры на среднюю частоту каждого из диапазонов.


Для этого переключатель В1 устанавливают в положение С20 м» (fcp=14,2 МГц). От­ считывая по шкале, устанавливают частоту генерации в ГИР порядка 14 МГц, и его катушку приближают к ка­тушкам индуктивности LI, L2. Затем, изменяя настройку ГИР на ±1 МГц, по индикатору определяют частоту на­стройки входного контура L2, С1, С11. Если входной кон­тур конвертера резонирует с контуром ГИР на частоте, большей fСр, то необходимо регулировкой увеличить ем­кость конденсатора С1, если же резонансная частота ниже fcp, то емкость конденсатора С1 следует уменьшить.

Регулируя емкость конденсатора С1 (а в случае не­обходимости и подбирая емкость конденсатора С11), каждый раз проверяют частоту настройки входного кон­тура с помощью ГИР. Настройку можно считать закон­ченной, если входной контур резонирует на частоте, близ­кой к 14,2 МГц.

Аналогично (путем регулировки и подбора емкостей соответствующих конденсаторов) производят настройку входных контуров в диапазонах 25, 31, 41 и 49 и на час­тоты 11,8; 9,6; 7,2 и 6,1 МГц соответственно.

Настройка гетеродинных контуров конвертера произ­водится так же, как и входных. Необходимо лишь иметь в виду, что в каждом из диапазонов резонансная частота контура гетеродина отличается от соответствующей сред­ней частоты настройки входного контура на 1,3 МГц, т. е. на среднее значение промежуточной частоты, принятое для данного конвертера. Для диапазонов 20, 25, 31, 41 и 49 м контуры гетеродина должны настраиваться на час­тоты 15,5; 13,1; 10,9; 8,5 и 7,4 МГц соответственно.

Отметим, что настройку входных и гетеродинных кон? туров конвертера (см. рис. 12) следует начинать обяза­тельно с диапазона 20 м, так как контурные конденсато­ры этого диапазона (С1, СП и С6, С16) входят в состав колебательных контуров и рсех остальных диапазонов. Очевидно, что изменять емкость этих конденсаторов в процессе настройки контуров других диапазонов нельзя.

Возможна и другая методика настройки гетеродинных контуров — по нулевым биениям.


Для этого восстанавли­вают цепь резистора R3, а к ГИР подключают телефоны. При равенстве частот ГИР и гетеродина конвертера в те­лефонах будут прослушиваться нулевые биения.

Закончив настройку конвертера, его испытывают в режиме приема программ KB радиостанций. Для этого в гнездо Гн1 включают антенну, а выход конвертера под­ключают к антенному входу приемника. Затем, изменяя настройку приемника, осуществляют прием программы выбранной KB радиостанции.

Если при этом окажется, что интересующий нас диа­пазон находится несколько в стороне (а это возможно, так как точность отсчета частоты по шкале ГИР невели­ка), то регулировкой соответствующего подстроечного конденсатора (С6 — С10) корректируют частоту гетеро­дина конвертера. Операции по корректировке частоты ге» теродина начинают с диапазона 20 м. Приняв программу какой-либо радиостанции, по наибольшей громкости на -выходе приемника уточняют настройку входного контура путем регулировки соответствующего подстроечного кон­денсатора. При корректировке частоты гетеродина час­тота настройки приемника должна соответствовать 1,3МГц (fпсp).

При испытании описанного конвертера с приемником «Серенада» обеспечивался прием значительного числа программ дальних KB радиостанций, в том числе и люби­тельских.

ЛАМПОВЫЙ КОНВЕРТЕР НА ЛЮБИТЕЛЬСКИЕ ДИАПАЗОНЫ

Прежде чем приступить к рассмотрению конкретной схемы конвертера, предназначенного для работы на лю­бительских KB диапазонах, отметим, что любой из рас­смотренных выше конвертеров с фиксированной настрой­кой легко перестроить для работы на одном или несколь­ких любительских диапазонах.

Действительно, в схемах рис. 10 и 12 во входном кон­туре и контуре гетеродина для всех диапазонов частот использованы общие катушки индуктивности, а частота гетеродина выбрана выше принимаемой. Переход с одно­го диапазона на другой производится в этих устройствах с помощью переключателя диапазонов, который подклю­чает ту или иную емкость конденсаторов параллельно указанным катушкам индуктивности: Следовательно, ес­ли на любом из вещательных диапазонов конвертера ем­кость конденсаторов входного и гетеродинного контуров изменить таким образом, чтобы входной контур оказался



настроенным на среднюю частоту любительского диапа­зона частот, а контур гетеродина на частоту

fг.л + fср.л + fп.ср,                                                                                     (1)

(здесь fСрл — средняя частота любительского диапазона, a fпcp — среднее значение промежуточной частоты кон­вертера; причем, если в конвертере выбрано соотношение fгл<fсрл, то в выражении (I) следует знак «+» изменить на « — »), и конвертер окажется перестроенным на соот­ветствующий любительский диапазон. Рассчитать необхо­димую емкость конденсатора СВХл для перестройки вход-ного контура вещательного KB диапазона на любитель­ский диапазон частот можно по формуле:

                                                                                                                                        (2)

где Свхв — суммарная емкость входного контура веща­тельного диапазона частот;

fсрв — средняя частота вещательного диапазона час­тот.

Суммарная емкость контура гетеродина СРЛ, необхо­димая для перестройки его на частоту fгл, при которой обеспечивается прием программ любительских радиостан­ций на частоте fсрл, определяется по аналогичной фор­муле:

                                                                                                                                         (3)

где Сг.в — суммарная емкость контура гетеродина веща­тельного диапазона частот;

fг.в — частота гетеродина, при которой обеспечивает­ся прием радиостанций в вещательном диапа­зоне частот.

Для наглядности проиллюстрируем примером, как пользоваться этими формулами на практике.

Пример. В конвертере, собранном по схеме рис. ГО, диапазон 25 м необходимо перестроить на любительский диапазон 20 м. Требуется определить емкости конденса­торов во входном контуре и в контуре гетеродина.

Дано: СВХв=С1 + С9=14+56=70 пФ; fСрв=11,85 МГц; fсрл=14,17 МГц (из таблицы № 1); СГВ=С5+С13=13+ +47=60 пФ. fгв=fсРв+fпср= 11,85 +1,25= 13,1 МГц; fгл=fсРл+fНср= 14,17+1,25-15,42 МГц.

По формулам 1 — 3 определяем:

fгл = 14,17+1,25 = 15,42 МГц;
