Приставки к радиоприемным устройствам



Диапазоны


сокра­щен­ные названия, м

диапазона частоте, МГц



Ширина диа-, пазона, МГц.

fcp, МГц

Относитель­ная ширина диапазона, %

KB вещательные диапазоны

49

5,950 — 6,200

0,250

6,075

4,1

41

7,100 — 7,300

0,200

7,200

2,7

31

25

19

9,500 — 9,775

11,700 — 11,975

15,100 — 15,450

0,275

0,275

0,350

9,637

11,837

15,275

2,8

2,3

2,9

16

17,700 — 17,900

0,200

17,800

1.1

13

21,450 — 21,750

0,300

21,600

1,3

11

25,600 — 26,100

0,500

25,850

1,9

KB диапазоны для радиолюбительской связи

160

1,850 — 1,950

0,100

1,900

5,2

80

3,500 — 3,650

0,150

3,575

4,1

40

7,000 — 7,100

0,100

7,050

1,4

20

14,000 — 14,350

0,350

14,175

2,4

14

21,000 — 21,450

0,450

21,225

2,2

10

28,000 — 29,700

1,700

28,850

5,8

Примечание. В соответствию с ГОСТом 5651 — 76 «Приемники радиовещательные. Общие технические условия» работа приемников возможна в KB диапазоне, занимающем полосу частот, 3,95 — 12,1 МГц (75,9 — 24 8 м). Этот диапазон обычно делится на отдельные растянутые диапазоны (поддиапазоны) 75, 49, 41, 31 и 25 м, охватывающие участки частот, близкие к указанным.

ВУ служит для выделения сигналов радиостанций, работающих в определенной полосе частот, и содержит обычно одиночный резонансный контур. На коротких вол­нах (KB) полоса пропускания 2Af этого контура, завися­щая от его добротности Q и частоты настройки f0, получа­ется широкой

Обычно, если ширина диапазова частот fun — fci, в котором должен работать кон­вертер, составляет не более 2 — 3 % от средней частоты диапазона fcp(fcp = (fс1+fcn)/2) то полоса пропускания 2Дf ВУ мало отличается от ширины диапазона. Поэтому ВУ не вносит существенного ослабления сигнала в полосе пропускания и, следовательно, практически отсутству-.ет необходимость в подстройке входного контура на ча­стоту принимаемой радиостанции.

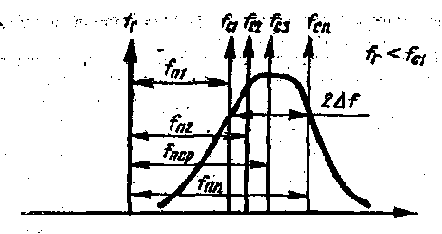

Рис. 8. Образование первой промежуточной частоты в конвертере с фиксированной настройкой

В табл. 1 приведены границы частот основных KB диапазонов, отведенные Международным союзом элек­тросвязи для радиовещания. Там же указаны границы KB диапазонов, выделенные Министерством связи СССР, для радиолюбительских связей. Из приведенных в табли­це данных следует, что подавляющее большинство KB диапазонов укладывается в «норму» 2 — 3 %. Лишь диа­пазоны 10, 49, 80 и 160 м превышают эту норму и, следо­вательно, можно ожидать лекоторого ослабления сигна­ла на граничных частотах: 28 и 29,7 МГц; 5,95 и 6,2 МГц; 3,5 и 3,65 МГц; 1,85 и 1,95 МГц.

Вернемся, однако, к рассмотрению структурной схе­мы (см. рис.7). С выхода ВУ принятые сигналы с часто­тами fc1, fс2 — fсn поступают на вход смесителя. Одновре­менно на смеситель поступает сигнал от гетеродина, ра­ботающего на фиксированной частоте fг. В результате работы преобразователя частоты на его выходе формиру­ются сигналы с различными промежуточными частотами:

fн1=fc1 — fг; fП2 = fС2 — fг; fпз=fсз — fг ... fПn = fcn — fг, которые называют сигналами первой промежуточной частоты. Каждый из этих сигналов несет информацию, передавае­мую .. соответствующей радиостанцией. Значение первой промежуточной частоты является, очевидно, величиной переменной, поскольку каждому из KB радиосигналов, поступившему на вход смесителя, соответствует «своя» промежуточная частота. Образование первой промежуточной частоты в конвертере с фиксированной настрой­кой легко уяснить из рис. 8.

С выхода преобразователя частоты (см. рис. 7) сигна­ла первой промежуточной частоты fн1, fп2, fп3... fпn посту­пают на вход приемника, работающего в диапазоне ука­занных промежуточных частот, совпадающих, как прави­ло с частотами СВ диапазона. Настраивая приемник на сигнал определенной промежуточной частоты, можно осу­ществлять прием программ интересующих нас радио­станций.

Таким образом, конвертер в совокупности с приемни­ком, к которому он подключается, образует приемное, устройство с двойным преобразованием частоты.


При этом первая промежуточная частота оказывается пере­менной (от fm до fnn), а вторая — фиксированной и рав­ной промежуточной частоте, используемой в приемнике (обычно 465 кГц).

Следует отметить, что применение конвертера, выпол­ненного по структурной схеме рис. 7, с приемником, рас­считанным для работы с ферритовой антенной, в диапа­зоне СВ иногда оказывается невбзможным, так как на вход приемника помимо сигналов с частотами fa — fan будут воздействовать сигналы радиостанций СВ, что при­ведет к взаимным помехам. В таких случаях .применяют различные схемные решения, уменьшающие этот вид по­мех или полностью их устраняющие.

Конвертеры, выполненные по структурной схеме рис. 7, отличаются простотой налаживания и наличием растяну­той настройки. Они нашли- широкое распространение среди радиолюбителей-конструкторов, увлекающихся ра­диоприемными устройствами. Недостатками конвертеров этой группы являются некоторое ослабление сигналов принимаемых радиостанций на краях диапазонов (из-за фиксированной настройки ВУ), возможность помех от радиостанций, работающих в полосе промежуточных ча­стот получающихся на выходе преобразователя, и др.



Рис. 9. Структурная схема конвертера с плавной настройкой:

1 — входное устройство с плавной настройкой (ВУ); 2 — смеситель; 3 — гетеродин с плавной настройкой; 4 — источник питания; 5 — приемник;

Конвертеры второй группы строятся по структурной схеме (рис 9) и содержат элементы плавной настройки (блоки переменных конденсаторов или ферровариомет-ры) в ВУ и гетеродине. Про принципу действия эти конвертеры не отличаются от преобразовательного каскада, приемника супергетеродинного типа. Здесь также часто­та гетеродина конвертера fr отличается по значению от частоты сигнала fc принимаемой радиостанции на промежуточную частоту fп (fп=fc — fr или fп=fc+fr), которая в пределах рабочего диапазона остается постоянной. Ча­стоту гетеродина конвертера выбирают выше или ниже частоты принимаемого сигнала.



Таким образом, приемник, работающий совместно с таким конвертером, имеет фиксированную настройку на промежуточную частоту fш а поиск нужной радиостанции производится путем плавной настройки конвертера, на­пример, как показано на рис. 9, с помощью блока конден­саторов переменной емкости С1, С2.

В сравнении с конвертерами первой группы, устройст­ва, строящиеся по структуре рис. 9, менее критичны к выбору значения промежуточной частоты и обеспечивают более равномерную чувствительность в сравнительно ши­роком диапазоне частот. Их применение наиболее целе­сообразно с приемниками, имеющими магнитные антен­ны, а также в тех случаях, когда использование конверте­ров с переменной промежуточной частотой неприемлемо из-за помех со стороны мощных радиостанций. Однако в радиолюбительской практике конвертеры с фиксирован­ной промежуточной частотой применяются реже, так как их конструкция сложнее (приходится устанавливать блок переменных конденсаторов или ферровариометров, шка­лу настройки, верньер и т. д.).

На практике встречаются варианты схем конвертеров обеих групп. Так, например, конвертеры первой группы могут содержать ВУ с плавной подстройкой на частоту принимаемых радиосигналов, что позволяет повысить чувствительность всего приемного устройства на краях диа­пазона. Для упрощения конструкции конвертеров второй группы ВУ часто выполняют с фиксированной -настрой­кой на среднюю частоту диапазона. Но такое решение, хотя и позволяет упростить конструкцию и налаживание конвертера, оправдано лишь в том случае, если предпо­лагается работа в сравнительно узком диапазоне частот. Несколько общих замечаний, относящихся почти ко всем схемам конвертеров, которые будут рассмотрены ниже

Наиболее часто конвертеры с фиксированной настрой­кон, т. е. с переменной промежуточной частотой, работа­ют с приемниками, имеющими диапазон СВ. Если прием­ник имеет магнитную антенну, то желательно предусмо; треть возможность ее отключения и замены такой антенны эквивалентной индуктивностью (прием ведут на внешнюю антенну).


Если этого не сделать, то, как уже указывалось, в процессе настройки приемника на нужную KB радиостанцию могут наблюдаться помехи от СВ ра­диостанций, работающих на частоте настройки приемни­ка (из рис. 8 следует, что такие помехи возможны на участке частот от fn1 до fпn).

Для уменьшения помех от -GB радиостанций соедине­ние выхода конвертера со входом приемника следует вы­полнять отрезком коаксиального кабеля длиной не более 20 — 25 см. Кроме того, катушки входного контура СВ диапазона желательно экранировать.

Следует иметь в виду, что качественная настройка любого конвертера возможна только с применением из­мерительной аппаратуры. Поэтому приведенные ниже методики налаживания конвертеров базируются на ис­пользовании таких приборов, как сигнал-генератор (СГ), гетеродинный индикатор резонанса (ТИР), генератор стандартных сигналов (ГСС) и т. п. В том случае если радиолюбитель не имеет этих приборов, он может вос­пользоваться измерительными приборами, имеющимися в лабораториях спортивно-технических клубов ДОСААФ, радиотехнических школ ДОСААФ и радиокружков

При налаживании конвертеров с помощью СГ (ГCC) во всех случаях должна быть включена внутренняя моду­ляция Настройку колебательных контуров следует про­изводить при минимальном уровне входного сигнала: в противном случае в приемнике сработает система АРУ и точная настройка контуров будет невозможна. Большие уровня сигнала от СГ (ГСС) на вход конвертера допус­тимо подавать только при ориентироврчном определении частоты настройки отдельных контуров, укладке частоты гетеродина.

Рассмотрение таких вопросов, как принцип действия отдельных узлов, порядок налаживания, касается не только ламповых конвертеров, но и транзисторных. По­этому радиолюбителям, решившим построить транзистор­ный конвертер, автор рекомендует предварительно озна­комиться с описаниями схем ламповых конвертеров.

ЛАМПОВЫЕ КОНВЕРТЕРЫ НА ВЕЩАТЕЛЬНЫЕ ДИАПАЗОНЫ

Четырехдиапазонный одноламповый конвертер

На рис. 10 приведена принципиальная схема простого конвертера на лампе 6ИШ. С таким конвертером, на при­емнйк, имеющий только СВ и ДВ диапазоны («Волна», «Огонек», «Стрела», «Серенада» и др.), можно прини­мать «с растянутой настройкой» коротковолновые веща­тельные радиостанции, которые работают на волнах 25 м (11,7 — 12,0 МГц), 31 м (9,5 — 9,8 МГц), 41 м (7,1 — 7,4 МГц) и 49 м (5,9 — 6,2 МГц), Первая промежуточная частота здесь переменная; среднее значение её выбрано равным 1,25, МГц. Плавная настройка на принимаемую радиостанцию осуществляется перестройкой приемника. Питается конвертер от выпрямителя, имеющегося в при­емнике.
