ЦМП НА ТРЕХ ТРАНЗИСТОРАХ

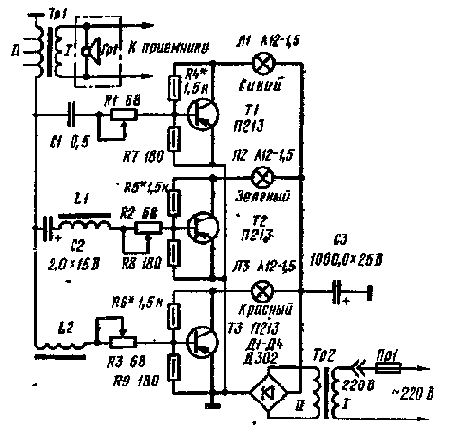

На рис. 62 приведена принципиальная схема цвето-музыкальной приставки к приемнику с выходной мощ­ностью порядка 0,5 Вт. Устройство содержит входной трансформатор Тр1; простейшие разделительные фильт­ры Cl; LI, C2; L2, три однотипных усилителя низкой частоты (УНЧ), выполненные на транзисторах Tl, T2 и ТЗ; осветительные приборы — лампы накаливания Л1, Л2 и ЛЗ, выпрямитель и экран.

Сигнал низкой частоты с выхода радиоприемника — звуковой катушки динамической головки Гр1 — поступает на первичную обмотку входного трансформатора Tpl, согласующего входное сопротивление приставки с выходом УНЧ приемника. Со вторичной обмотки II трансформатора низкочастотный сигнал подается на раз­делительные фильтры. Число витков вторичной обмотки выбирают таким, чтобы возможно меньше нагружать радиоприемное устройство и обеспечить одновременно необходимое переменное напряжение на входах фильт­ров.
