Радиоприемник прямого преобразования на 3,6 - 3,8 МГц .
Приемник собран на двух ИМС, схемы включения типовые. С указанными деталями диапазон принимаемых частот- 3,6...3,8 МГц. Приемник прост, никакой наладки, кроме настройки контуров, не требует.
На провод длиной 15...20 м позволяет принимать SSB станции из 4...6 районов России, а также станции Западной Европы.

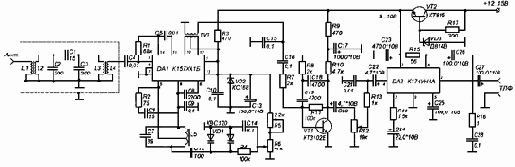

На рис. 1 приведена электрическая принципиальная схема приемника. На DA1 собран УВЧ, смеситель и гетеродин, каскад на VT1 - усилитель-фильтр.
К выходу УНЧ DA2 можно подключать низкоомные телефоны или динамическую головку с сопротивлением катушки 4 и более Ом. Питание приемника осуществляется от аккумулятора или батареи элементов напряжением 12...15 В.
Детали.
Контура L1...L4 намотаны на 4-х секционных каркасах от телевизоров 4УСЦТ. L1 - 6 витков, L2 и L3 - 40 витков, L4 - 12 витков провода диаметром 0,15 мм. L5 намотана на каркасе диаметром 6 мм виток к витку и содержит 20 + 25 витков провода диаметром 0,15 мм.
Т1 - согласующий трансформатор от старого транзисторного радиоприемника. R6 - настройка, R5 - "верньер", R12 - громкость.
Вместо VT2, R17, VD3 можно использовать интегральный стабилизатор 7809 или 7808, соединив средний вывод с корпусом через диод в прямом включении

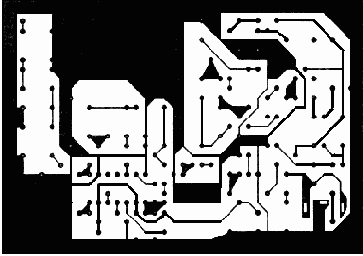

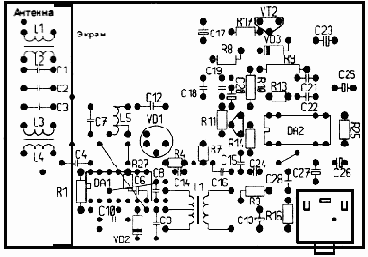

Схема размещается на печатной плате (рис. 2, 3) размером 90x60 мм, "уши" К174УН4 отогнуты вверх. L1...L4 отделены экраном высотой 30 мм.
Ю. Зирюкин (EU3AS)
Литература:
1. Приемник с прямым преобразованием частоты. - Радио, 1975, №1, с. 60.
Материал подготовил Ю. Погребан (UA9XEX).
