QRP-ТРАНСИВЕР ПРЯМОГО ПРЕОБРАЗОВАНИЯ.


Данный QRP трансивер является экспериментальной SSB конструкцией для KB диапазонов и был разработан в начале 1982 г. после выхода в свет двух книг [1] и [2]. Идеи, высказанные в них, а также публикации на эту тему в журнале "Радио", привлекали своей удивительной простотой и довольно высокими параметрами. Первоначально предполагалось, что данная конструкция будет работать в трансвертере [2], вместо исходного модуля 21 МГц (предназначенного для работы только ТЛГ и также построенного по принципу прямого преобразования), что позволяло сделать из трансвертера неплохую УКВ SSB радиостанцию.

Однако, по ряду причин данная идея на УКВ так и не была реализована. А собранный модуль был переделан под конструкцию для экспериментов на низкочастотных KB диапазонах 160, 80 и 40 метров для работы SSB с нижней боковой полосой. Трансивер в однодиапазонном варианте достаточно прост для повторения даже начинающими радиолюбителями, но конечный результат при его повторении зависит от настойчивости и трудолюбия, — потребуется изготовить и настроить семь НЧ катушек.

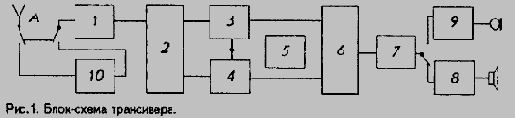

На рис.1 приведена структурная схема трансивера.

В режиме приема трансивер работает следующим образом. Входной сигнал с антенны через 2-х контурный полосовой фильтр 1 поступает на ВЧ фазовращатель 2, с выхода которого два сигнала, сдвинутые на 90° относительно друг друга, подаются на балансные смесители 3 и 4, на которые поступает сигнал с гетеродина 5 с частотой в 2 раза ниже принимаемой.

Преобразованные сигналы приходят на НЧ фазовращатель 6, в котором подавляется нерабочая и выделяется нужная боковая полоса.

Принимаемый SSB сигнал через 2-х звенный ФНЧ 7, которым определяется селективность трансивера в полосе 3 кГц и УНЧ 8 поступает на наушники или громкоговоритель.

При переходе на передачу все указанные на блок-схеме переключатели переводятся во второе положение и одновременно подается питание на блоки 9 и 10. Сигнал с микрофона через микрофонный усилитель-формирователь 9 НЧ сигнала проходит в обратном порядке ФНЧ 7, НЧ фазовращатель 6, обратимые смесители 3 и 4 со сдвигом фазы 90° и поступает на ВЧ фазовращатель 2, в котором вычитается нерабочая боковая полоса.
Сформированный SSB сигнал через полосовой фильтр 1 усиливается до мощности 1 Вт в УМ 10 и поступает в антенну. В основе трансивера лежит реверсивный фазовый SSB смеситель, состоящий из блоков 2, 3, 4, 5, 6 и 7. Смена рабочей боковой полосы в смесителе может производится путем перемены местами выводов ВЧ фазовращателя или НЧ фазовращателя. В таком виде трансивер пригоден для работы на всех KB диапазонах без УВЧ. Многодиапазонность реализуется путем смены диапазонных полосовых фильтров на входе приемника, а также установкой умножителей частоты в тракте гетеродина. Возможен вариант сменных гетеродинов. В этом случае легко реализовать барабанную конструкцию переключателя диапазонов, аналогичную применявшейся в приемниках типа "Спидола", "ВЭФ", "Океан", в корпусе от которого вполне возможно разместить весь трансивер.
Принципиальная схема трансивера представлена на рис. 2 (часть 1, часть 2). Трансивер построен по блочно-модульному принципу. Это позволяет настраивать каждый модуль в отдельности или производить модернизацию каждого модуля, не затрагивая остальных. Ключевой идеей трансивера является реверсивный двойной балансный фазовый недетектирующий диодный смеситель. ВЧ фазовращатель смесителя стоит в цепи сигнала. Это на практике выгоднее — все внеполосные сигналы, поступающие с антенны, взаимно компенсируются, даже если они проходят через проходные емкости диодов и монтажа. Главное отличие состоит в том, что в каждом плече диодного моста смесителя установлено по два встречно включенных диода.
Такая схема обладает более высокой динамикой, не детектирует ни входные сигналы, ни сигналы гетеродина, а выполняет функции линейного перемножителя типа fc ±2fr, где fc --частота входного сигнала, a fr — частота гетеродина, которая в два раза меньше принимаемого сигнала, и меньше "шумит". Шумы гетеродина поступают в противофазе и взаимно уничтожаются. НЧ фазовращатель 4-го порядка LC-типа вносит небольшое затухание сигнала и обеспечивает подавление нерабочей боковой полосы до уровня — 46 дБ.
