Диапазонные фильтры для HF диапазонов

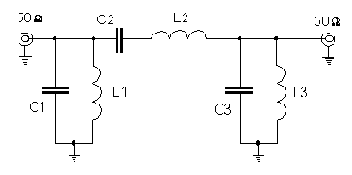

3-х полюсные фильтры Butterwoth. Имеют входное и выходно сопротивление Z=50 Ом.


Диапазон С1, С3, пф С2, пф L1, L3, мкГн L2, мкГн Нижняя частота
среза, МГц
1,8

3,5

7

14

21

28

4000

2000

1000

500

330

250

400

200

100

50

33

25

2,2

1,1

0,55

0,28

0,18

0,14

22

11

5,5

2,8

1,8

1,4

1,75

3,38

6,78

13,56

20,65

27,39


QST, Sept. 1988, p.17-19.
