и С9 собран интегратор, управляющий
Акустический импульс-щелчок возбуждается в нем «пачкой» электрических импульсов.
На элементах VD4, R8...R10, С8 и С9 собран интегратор, управляющий работой порогового усилителя, выполненного на микросхеме DD2.

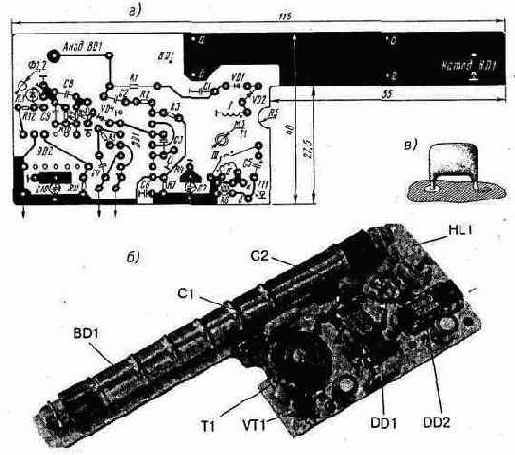

Рис. 69. Печатная плата «Сторожа-Р»
Напряжение на конденсаторе С9 зависит от средней частоты возбуждения счетчика Гейгера; по достижении им потенциала отпирания полевого транзистора, входящего в DD2, включается светодиод HL1: частота и длительность его вспышек будут расти с увеличением уровня радиации.
Прибор монтируют на печатной плате, изготовленной из двустороннего стеклотекстолита толщиной 1,5 мм (рис. 69, а). Фольга обратной стороны используется лишь в качестве нулевой шины (она соединена с «-» источника питания), в местах пропуска проводников в ней вытравлены кружки диаметром 1,5...2 мм.
Двухцокольный счетчик СБМ20 крепят на печатной плате жесткими скобками (стальная проволока диаметром 0,8...0,9 мм). Их надевают внатяг на выводы счетчика и впаивают в предназначенные для них отверстия. Счетчик с мягкими выводами (другое оформление счетчика СБМ20) крепят за корпус охватывающими его тонкими скобками (монтажный провод диаметром 0,4...0,6 мм), отверстия для их распайки - «а-б» и «в-г».
Трансформатор Т1 наматывают на кольцевом сердечнике М3000НМ типоразмера К16х10х4,5 мм. Острые ребра сердечника предварительно заглаживают шкуркой и покрывают весь сердечник электрически и механически прочной изоляцией, например, обматывают лавсановой или фторопластовой лентой.
Первой наматывают обмотку I, она содержит 420 витков Провода ПЭВ-2-0,07. Обмотку ведут почти виток к витку, в одну сторону, оставляя между ее началом и концом промежуток в 1...2 мм. Обмотку I также покрывают изоляцией. Далее наматывают обмотку II-8 витков провода диаметром 0,15...0,2 мм в произвольной изоляции, и поверх нее - обмотку III - 3 витка тем же проводом. Эти обмотки также должны быть распределены по сердечнику возможно равномернее. Расположение обмоток и их выводов должно соответствовать рисунку печатной платы, а их фазировка - указанной на принципиальной схеме (синфазные концы обмоток обозначены точками).
