Особые требования предъявляются и к надежности технорецептора. Она должна быть не только высокой, но и постоянно проверяемой - отказ прибора должен обнаруживаться незамедлительно.
Органолептический прибор радиационного контроля должен обладать и высокой радиационной чувствительностью, во всяком случае - быть способным контролировать естественный радиационный фон и практически мгновенно реагировать на сколько-нибудь заметные его изменения.
И, наконец, все это мало бы чего стоило, если бы стоило дорого...
С учетом вышеизложенного и был спроектирован «Сторож-Р» - сторож радиационный - прибор непрерывного радиационного контроля.
Его основные параметры:

Спектр контролируемых излучении	b(>0,5 МэВ), g(>0,05 МэВ)
Реакция на естественный радиационный фон (ЕРФ)	акустические импульсы- щелчки, следующие со средней частотой 15...25 имп/мин;
Реакция на изменение уровня радиации	изменение скорости счета (линейная зависимость);
Порог тревожной сигнализации	4...5 ЕРФ
Напряжение источника питания	9 В
Потребляемый ток: в фоновых радиационных полях в режиме тревожной сигнализации	0,15...0,2 мА 3...4 мА
Время непрерывной работы (с батареей «Корунд»)	> 5000 часов
Время выхода на рабочий режим	<1c
Габариты прибора	120х46х21 мм
Масса прибора (с источником питания)	100 г

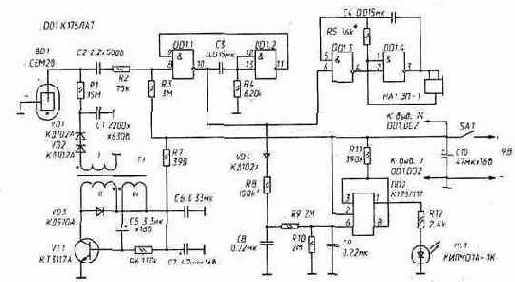

Принципиальная схема прибора показана на рис. 68. В качестве датчика ионизирующей радиации BD1 используется счетчик Гейгера типа СБМ20*. Высокое, напряжение на его аноде формирует блокинг-генератор: импульсы напряжения с повышающей обмотки I трансформатора Т1 через диоды VD1, VD2 заряжают конденсатор фильтра С1. Нагрузкой счетчика служит резистор R1 и элементы, связанные с входом 8 микросхемы DD1.
На элементах DD1.1, DD1.2, СЗ и R4 собран одновибратор, преобразующий импульс, поступающий со счетчика Гейгера и имеющий затянутый спад, в «прямоугольный», длительностью 5...7 мс.
Фрагмент схемы, включающий в себя элементы DD1.3, DD1.4, С4 и R5, представляет собой управляемый по входу 6 DD1 звуковой генератор, возбуждающийся на частоте F@1/2·R5·C4@1 кГц, к парафазному выходу которого (выходы 3 и 4 DD1) подключен пьезоизлучатель НА1.
