Схема приемника семикомандной аппаратуры


Для изготовления катушек дешифратора лучше применять ферритовые бро­невые магнитопроводы с магнитной проницаемостью 1000 — 2000 с резьбовым подстроечником. Габариты магнитопровода: диаметр — 19 мм, высота — 16 мм. Внешние края чашек должны быть подогнаны один к другому. Между кромками внутренних цилиндров чашек необходимо создать (шлифовкой) зазор около 0,5 мм. Поскольку ферритовые магнитопроводы имеют разброс значения магнит­ной проницаемости, указать точно число витков каждой катушки затруднитель­но. Рекомендуется намотать на каркас до его заполнения провод ПЭВ-2 и, постепенно уменьшая число витков и регулируя положение подстроечника, до­биться требуемой индуктивности катушки. Диаметр провода при намотке кату­шек для первых трех каналов — 0,08 — 1 мм, а для остальных — 0,11 — 0,14 мм. Катушки дешифраторов можно намотать и на кольцевые магнитопроводы типоразмера К17Х8Х5 из феррита с магнитной проницаемостью 2000. Обмотка состоит из 600 — 800 витков провода ПЭВ-2 0,06 или ПЭВ-2 0,08. В этом случае настройку контуров в резонанс следует вести подбором конденсатора.

Приемник лучше всего монтировать на двух платах из фольгированного ге-тинакса или стеклотекстолита. По окончании монтажа платы скрепляют одну над другой. Выводы деталей припаивают к проволочным шпилькам, запрессо­ванным в отверстия платы. В местах установки шпилек фольгу вырезают по кругу диаметром 5 мм. Оставшаяся фольга служит общим проводом и экра­нирующей перегородкой.

Детали на платах следует располагать подобно тому, как они расположены на принципиальной схеме. Габариты плат определяют исходя из имеющихся де­талей. Часть деталей (например, резисторы) можно разместить и на другой сто­роне платы. К деталям, которые в процессе налаживания аппаратуры могут быть заменены, должен быть удобный доступ. На одной из плат собирают вы­сокочастотную часть приемника, усилитель НЧ, ограничитель и одну ячейку дешифратора, на другой — остальные шесть ячеек дешифратора.

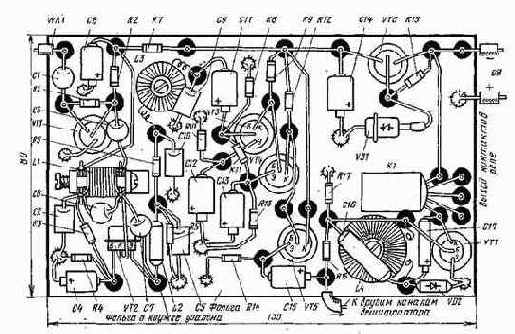

На рис. 34 показан вариант монтажа приемника и одной ячейки дешифрато­ра.
Дроссель L3 и катушку L4 селективного реле в ячейке дешифратора, намо­танные на ферритовых кольцевых магнитопроводах, крепят к плате латунными винтами. Контурную катушку L1 укрепляют на латунном или дюралюминиевом угольнике. Шесть других ячеек дешифратора монтируют на второй плате с та­кими же габаритами. Выводы контактов реле подключают к жгуту с разъемом для присоединения к исполнительным механизмам. Антенный ввод к плате вы­полняют гибким проводником.

Приемник помещают в футляр, изготовленный из любого материала, кроме стали.

Налаживание начинают с усилителя НЧ, предварительно отключив его от детектора. Через конденсатор емкостью 1 мкФ на базу транзистора VT3 пода­ют сигнал напряжением 5 мВ, частота которого равна частоте одного из кана­лов. К резистору R14 подключают низкочастотный осциллограф и контролиру­ют ограничение сигнала. Затем напряжение сигнала увеличивают до 50 мВ. Уро­вень сигнала на выходе эмиттерного повторителя не должен существенно изме­няться. При недостаточном усилении транзисторы VT3 и VT4 берут с большим коэффициентом передачи тока.

Низкочастотные контуры дешифратора в резонанс на заданную частоту на­страивают подстроечниками катушек L4 и подборкой конденсаторов С16. При этом измеряют коллекторный ток транзистора VT7 миллиамперметром со шка­лой на 50 мА. Резистор R16 вначале выбирают с большим номиналом, чем ука­зано, для того чтобы транзистор VT7 не насыщался. После настройки контура резистор R16 выбирают таким, чтобы при поступлении сигнала с частотой соответствующего канала реле четко срабатывало. При поступлении других сигналов и сверхрегенеративного шума коллекторный ток транзистора VT7 не должен превышать половины тока срабатывания реле.
