Схема индикатора поля

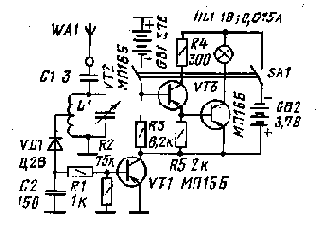

Индикатор высокочастотного поля используют для обнаружения излучения-передатчика и грубого измерения частоты колебаний, а также как индикатор на­пряженности поля при согласовании выхода передатчика с сопротивлением из­лучения антенны. На рис. 67 показана схема простого индикатора напряженно­сти поля. Индикатор представляет собой детекторный приемник, нагрузкой ко­торого служит микроамперметр на ток полного отклонения стрелки 100 мкА.

Прибор собирают на изоляционной плате. Антенна — тонкий металлический штырь длиной 20 — 30 см. Для диапазона 25 — 31 МГц контурную катушку L1 заматывают на каркасе диаметром 12 мм. Она содержит 12 — 14 витков прово­да ПЭВ-1, Конденсатор С1 — подстроенный с воздушным диэлектриком. Ось ротора выводят на переднюю панель и снабжают лимбом с нанесенной шкалой, проградуированной в мегагерцах.
