Монтажная плата высокочастотной части семикомандного передатчика
Самостоятельно изготовляют согласующую катушку и все контурные ка-ТУШКИ Катушку L1 наматывают виток к витку проводом ПЭВ-2 0,35 на каркасе диаметром 7 мм. Число витков-18. Внутри каркаса помещен подстроечник из карбонильного железа. Катушка L2 содержит два витка провода ПЭЛШО 025. Ее наматывают поверх катушки L1.
Катушки L3 и L6 наматывают посеребренным проводом диаметром 0,5-0,8 мм на каркасах диаметром 9 мм. Зазор между витками-0,5 мм. Катушки содержат по десять витков с отводом от середины. Катушку L4 (два витка провода ПЭЛШО 0,25) наматывают поверх катушки L3 между ее витками. Индуктивность катушек L3 и L6 без подстроечника - 0,35 мкГн. Полностью ввинченный подстроечник из карбонильного железа увеличивает индуктивность примерно в 2 раза, а из латуни - уменьшает в 1,5 раза. При отсутствии посеребренного провода катушки L3 и L6 могут быть намотаны проводом ПЭВ-2 0,65-0,8. Катушку L7 «аматывают проводом ПЭВ-2 0,65 на гладком каркасе диаметром 9 мм. Намотка рядовая на длине 15 мм. Каркасы всех катушек выполнены из высокочастотного изоляционного материала.
Передатчик монтируют на плате из фольгированного стеклотекстолита. Выводы деталей припаивают к запрессованным в плату прополочным шпилькам, вокруг которых удалена фольга. Оставшаяся фольга служит общим проводом. Для того чтобы монтаж был жестким, выводы деталей укорачивают на 10 — 15 мм.
Смонтированную плату укрепляют в кожухе как можно ближе к антенному вводу. Материал кожуха-дюралюминий или латунь. Между кожухом и общим проводом платы должен быть надежный контакт.
На рис. 32 показан монтаж высокочастотной части передатчика. Расположение контурных катушек обеспечивает свободный доступ к подстроечникам. Выводы деталей, соединяемых по схеме с общим проводом, припаивают к фольге платы. Фольгу перед монтажом зачищают мелкой наждачной бумагой до металлического блеска.
Монтаж низкочастотной части передатчика выполняют на второй плате из стеклотекстолита или гетинакса.
Расположение деталей — произвольное. Командные кнопки и выключатель питания размещают на одной из стенок кожуха. С платой их соединяют гибкими проводниками.
Отсек, в котором располагают батареи питания, следует отделить перегородкой с тем, чтобы защитить платы от порчи при возможном нарушении герметичности элементов питания.
Конструкцию кожуха, размещение кнопок, антенны и плат продумайте сами. Для переноски и удобства пользования передатчиком (при передаче команд) его необходимо снабдить ремнем.
Налаживание передающего устройства начинают с установки фиксированных значений частоты мультивибратора. Вместо постоянных резисторов R15-R28 временно включают последовательную цепь из переменного резистора сопротивлением 47 кОм и постоянного с меньшим сопротивлением. По цифровому частотомеру или звуковому генератору и осциллографу устанавливают выбранную частоту, после чего переменный резистор заменяют постоянным соответственного номинала. С увеличением частоты сопротивление включаемых резисторов будет уменьшаться. При изменении сопротивления резисторов R15 — R28 от 47 кОм до нуля и при напряжении питания 8 В мультивибратор генерирует колебания, частота которых изменяется от 0,8 до 8 кГц.
Налаживание высокочастотной части передатчика начинают с задающего генератора. Вращая подстроечник катушки L1, проверяют ламповым вольтметром наличие колебаний. Затем детекторную головку вольтметра подключают к катушке L2. Уменьшают напряжение питания до 8 В и убеждаются, что работа генератора остается устойчивой.
Соединяют выводы коллектора и эмиттера транзистора VT5 и подстроеч-никами настраивают в резонанс контуры L3C8 и L6C10C11, если необходимо, подбирают контурные конденсаторы. Если лампу накаливания на ток 25 — 40 мА и напряжение 6 — 10 В включить последовательно с антенной, можно по свечению лампы убедиться в наличии высокочастотных колебаний в цепи антенны. Элементы, обозначенные на схеме звездочкой, могут потребовать подборки в процессе налаживания.
Выходной каскад согласуют с антенной подстроечниками катушек L6 и L7. Эту операцию лучше всего выполнять с использованием индикатора поля, добиваясь максимального показания измерительного прибора. Антенна при этом должна быть подключена и полностью развернута. Индикатор поля размещают на таком расстоянии, чтобы при наличии сигнала стрелка микроамперметра находилась в средней части шкалы.
После этого перемычку между коллектором и эмиттером транзистора VT5 удаляют. В заключение рекомендуется вместо микроамперметра в индикаторе поля включить резистор сопротивлением 10 кОм и на экране осциллографа, подключенного к этому резистору, проконтролировать форму продетектированных звуковых колебаний при нажатии той или иной командной кнопки.
После окончания налаживания подстроечники катушек необходимо зафиксировать в каркасах нитроэмалью.

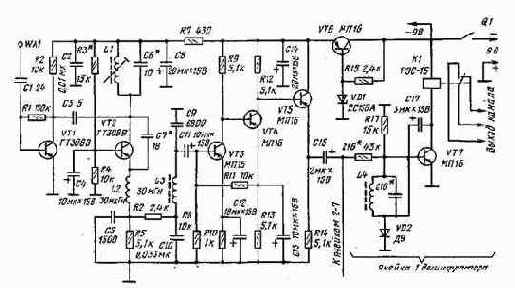

Приемник (см. принципиальную схему на рис. 33) содержит апериодический УВЧ, сверхрегенеративный детектор, усилитель НЧ, эмиттерный повторитель и дешифратор. Сверхгенеративный детектор выполнен на транзисторе VT2. Контур L1C6 подстроечником из карбонильного железа настраивают на частоту передатчика. Частота гашения определяется цепочкой R5, С5. Фильтр R6, СЮ, L3, С9 не пропускает в низкочастотный тракт колебания с частотой гашения. Усилитель НЧ, выполненный на транзисторах VT3, VT4, усиливает и ограничивает сигнал. Эмиттерный повторитель на транзисторе VT5 согласует выход усилителя НЧ со входом дешифратора. Питание приемника стабилизировано электронным стабилизатором, собранным на транзисторе VT6 и стабилитроне VD1. Этим обеспечено постоянство уровня сигнала на выходе эмиттерного повторителя при частичной разрядке батареи питания.
Приемник имеет семиканальный дешифратор (на схеме показана одна из его семи ячеек). Каждая ячейка представляет собой частотно-избирательное электронное реле, настроенное на одну из частот: 1080, 1320, 1610, 1970, 2400, 2940, 3580 Гц.
Резистор R16 и контур L4C16 образуют Г-образный фильтр, настроенный на частоту канала.
Для сигнала, частота которого совпадает с резонансной частотой контура, полное сопротивление контура велико; сигнал с любой другой частотой будет через этот контур замкнут на общий провод. Усиленный транзистором VT7 полезный сигнал с обмотки реле К1 через конденсатор С17 поступает на диод VD2, выпрямляется и еще более приоткрывает транзистор. В результате коллекторный ток транзистора VT7 резко возрастает и реле К1 срабатывает. Сопротивление резистора R16 наряду с добротностью контура L4C16 определяет избирательные свойства и чувствительность ячейки. Для четкой работы дешифратора с LC-контурами необходимо постоянство сигнала на его входе. Эту задачу выполняет усилитель-ограничитель (VT3, VT4).
При свежем комплекте батарей (UПиТ = 9 В) приемник потребляет ток 30 мА при отключенном передатчике и 75 мА — при подаче команды. Приемник питается от двух батарей 3336, соединенных последовательно. Допустимое напряжение питания 9В ±1,5 В. Батареи «Крона» не годятся, так как у них слишком мала электрическая емкость.
В приемнике применены реле РЭС-15 (паспорт РС4.591.002), возможна замена реле РЭС-15 на реле РЭС-10 (паспорт РС4.524.308).
Самодельными деталями приемника являются катушка L1 и катушки L4 дешифратора. Катушка L1 содержит 16 витков провода ПЭВ-2 0,51, намотанных виток к витку на каркасе диаметром 8 мм с резьбовым отверстием под карбонильный или латунный подстроечник. Индуктивность катушки без подстроеч-ника — 1,2 мкГн, с карбонильным подстроечником — 1,75 мкГн, с латунным — 0,95 мкГн.
