ПОЧЕМУ ПОЯВИЛИСЬ ИСКАЖЕНИЯ
Но пока будем считать симметрию
Но пока будем считать симметрию полной, поскольку в этом случае можно ограничиться рассмотрением любой половины схемы.
Если при работе усилителя в режиме А токи в коллекторных цепях транзисторов протекают непрерывно, то в режиме В каждое плечо двухтактного усилителя работает с отсечкой выходного тока. В режиме В смещение на базе транзисторов выбирают таким, чтобы угол отсечки выходного тока 0 получился равным п/2 (угол отсечки 9 равен выраженной в градусах половине продолжительности прохождения тока через транзистор). Тогда при синусоидальном входном сигнале транзистор одного плеча в течение половины периода изменения сигнала будет заперт, и усиление входного сигнала происходит только в другой половине периода (см. рис. 8,6).

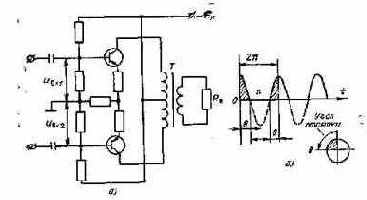

Рис. 8. Принципиальная схема двухтактного трансформаторного выходного каскада (а) и форма тока одного из плеч (б)
Транзисторы обоих плеч каскада работают поочередно: один транзистор пропускает ток, другой заперт, а в следующий полупериод — наоборот. Таким образом, в режиме В постоянная составляющая коллекторного тока равна примерно одной трети амплитуды выходного тока Iк т. Первая гармоника выходного тока каскада пропорциональна амплитуде изменения коллекторного тока 1кт каждого транзистора и ее амплитуда Iвыхm = 0,51к т. Она больше постоянной составляющей в 1,5 раза, что является причиной высокого КПД каскада в режиме В. При максимальной мощности КПД достигает 78,5% (теоретически). Однако в работе транзисторов используются начальные и наиболее нелинейные участки входных характеристик, поэтому нелинейные искажения в этом режиме сравнительно велики (рис. 9,а). Когда входной сигнал отсутствует, то через коллекторы транзисторов вообще не должен протекать ток (так как транзисторы заперты смещением). В действительности через коллектор каждого транзистора протекает небольшой ток, равный обратному току коллектора IКБО.

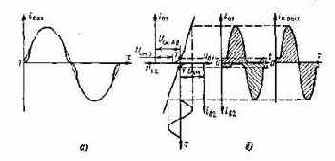

Рис. 9. Работа двухтактного каскада: а — в режиме В; б — в режиме АВ
Однотактный каскад может работать только в режиме А, двухтактный — в режиме А и в других режимах.
