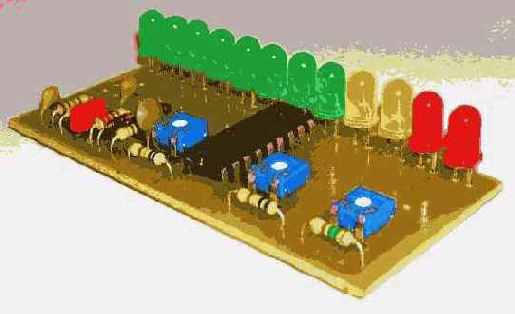

32. 12-ти светодиодный индикатор уровня сигнала на A227D (К1003ПП1) |
Основные технические характеристики Напряжение питания 10-18 В Входное наряжеие на выводах 3,16,17, max 6,2 В Uвх 50-500 мВ

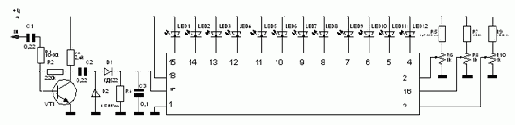

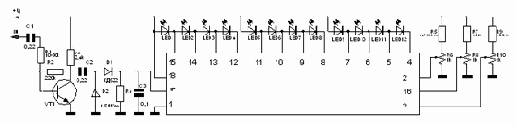

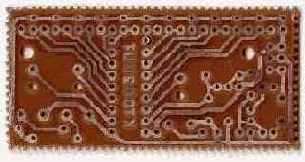

![]() Рис 1. Принципиальная схема ![]() ![]() Рис 2. Печатная плата и схема расположения элементов на плате
R6 - регулировка яркости свечения светоиодов.

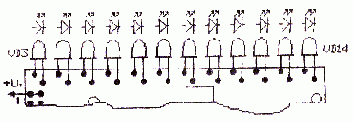

![]() ![]() Рис 3. Схема подключения светодиодов в режиме "бегущая точка"
![]() ![]() Рис 4. Схема входной цепи при подключении индикатора к выходу УНЧ Резистивный делитель на входе индикатора определяет максимальный уровень сигнала на входе ИМС. В случае исполнения УНЧ по мостовой схеме вход индикатора подключается к одному из плеч усилителя. Файлы: ![]() ![]() 32b. Еще один вариант 12-ти светодиодный индикатор уровня сигнала на A227D (К1003ПП1). ![]() ![]() (cd3) |
