Стабильный РМ на 140 мГц

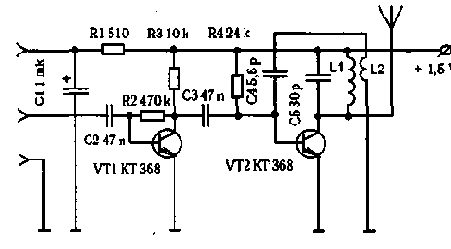

В отличие от многих других, в представленном на рис. передатчике уход частоты, даже при касании рукой, минимальный за счет оригинального включения обратной связи.
При питании 1,5 В дальность передатчика составляет 150 метров, при этом уход частоты в диапазоне температур -20...+30 грд. С составляет 500 кГц.
Генератор ВЧ выполнен на транзисторе VT2. Высокая стабильность обеспечена благодаря введению положительной обратной связи ( последовательная цепочка L2C4 ).
Катушка L1 содержит 6 витков провода ПЭЛ - 0,53, намотанных на каркасе диаметром 3,5 мм; L2 - 3 витка провода ПЭЛ - 0,25 поверх катушки L1.
