ГРОМКИЙ РАДИОПРИЕМ


Мощность электрических колебаний, возбуждающихся в контуре радиоприемника, очень мала. Ее достаточно бывает только для работы такого чувствительного прибора, каким является электромагнитный телефон. Лишь в исключительных случаях, когда радиостанция находится неподалеку от места приема, на выходе детекторного приемника может работать громкоговоритель. В обычных же условиях громкоговорящий прием может быть осуществлен только при условии усиления сигналов радиостанций. Для усиления используют транзисторы и электронные лампы.

Различают усилители высокой частоты (УВЧ) и усилители звуковой частоты (УЗЧ). Как говорит само наименование, первые из кик применяют для усиления колебаний высокой частоты, т. е. до того, как они будут продетектированы, а вторые - для усиления колебаний звуковой частоты, т, с. после детектора. Если между колебательным контуром и детектором включить усилитель высокой частоты, а после детектора - усилитель звуковой частоты, тогда выходным элементом приемника может быть громкоговоритель.

Структурная схема такого приемника показана на рис.1. Функции колебательного контура, детектора и громкоговорителя в этом приемнике такие же, как и функции аналогичных им элементов детекторного приемника. Только здесь после детектора действуют более мощные колебания звуковой частоты, которые к тому же усиливаются дополнительно усилителем звуковой частоты. Получился радиоаппарат, обеспечивающий громкоговорящий прием, в том числе отдаленных вещательных станций. Чувствительность такого приемника во много раз выше чувствительности детекторного приемника.

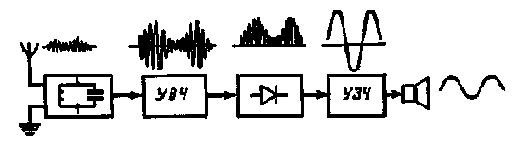

Рис.1. Структурная схема приемника, обеспечивающего громкий радиоприем.

В приемнике по такой структурной схеме происходит только одно преобразование частоты - детектирование. До детектора стоит УВЧ, а за детектором - УЗЧ. Приемники, в которых происходит только преобразование частоты, называют приемниками прямого усиления. Их характеризуют формулой, в которой детектор обозначают латинской буквой V, число каскадов усиления высокой частоты указывают цифрой, стоящей перед этой буквой, число каскадов усиления звуковой частоты - цифрой после этой буквы. Так, например, в приемнике 1-V-1 кроме детектора есть один каскад усиления высокой частоты и один каскад усиления звуковой частоты.

В простых транзисторных или ламповых приемниках может не быть УВЧ иди УЗЧ. А в более сложных... Впрочем, не будем забегать вперед. Разговор об этом еще будет.
