САМОДЕЛЬНЫЕ УЗЛЫ РАДИОЛЮБИТЕЛЬСКОЙ АППАРАТУРЫ


Самодельную штыревую антенну можно сделать из ленточной рулет­ки РЖ-l со стальной профилированной измерительной лентой длиной 1 т. К началу ленты крепят кольцо, за которое вытягивают антенну, а корпус ру­летки укрепляют в футляре приемника так, чтобы лента выходила вертикально вверх. Если заменить металлический корпус рулетки на фторопластовый (или вложить фторопластовый вкладыш), то антенна будет автоматически выдви­гаться при нажатии на кнопку. Конец ленты следует фиксировать в корпусе, иначе она будет выпадать из него.

Параметры магнитной антенны сильно зависят от ее конструктивных осо­бенностей. Две контурные катушки (например, длинных и средних волн), рас­положенные на одном ферритовом стержне, оказывают влияние одна на дру­гую. Так, одна незамкнутая накоротко катушка уменьшает добротность вто­рой на 10 — 15%, а замкнутая, не вызывая заметного изменения добротности второй катушки, лишь уменьшает ее индуктивность на 7 — 10%. Добротность катушки уменьшается более чем на 30% при перемещении ее с центра стерж­ня на край и увеличивается примерно на 20% при смещении от конца стерж­ня к середине на 10 мм.

Размещение катушки связи около контурной со стороны края стержня уменьшает добротность ее на 5 — 10% по сравнению с размещением катушки связи со стороны середины стержня. Стальные предметы, расположенные вблизи контурной катушки магнитной антенны, уменьшают ее добротность в несколько раз. Предметы из немагнитного .металла, находящиеся- вблизи кон­турной катушки (магнитной антенны, уменьшают ее добротность примерно на 20%, незначительно изменяя ее индуктивность.

Из оказанного следует сделать некоторые практические выводы. При раз­мещении двух контурных катушек на одном ферритовом стержне катушку, не участвующую в работе, необходимо замыкать накоротко. Не располагать кон­турную катушку ближе 10 мм от края стержня. Катушку связи размещать около середины стержня. Избегать соседства со стержнем стальных предме­тов (например, динамической головки, переменного резистора, блока конден­саторов переменной емкости).
Основные типы механизмов настройки (верньеров), используемые радио­любителями-конструкторами, — тросовые и фрикционные (рис. 41). Схема про­ стейшего тросового механизма показана на рис. 41,а. Тросом служит капроновая нить или жилка, шелковая или хлопчатобумажная нить. Длина рабочей части шкалы в таких (механизмах равна примерно 1,5 диаметрам диска, укрепленного на оси конденсатора переменной емкости КПЕ. Обязательным элементом такого механизма является пружина, поддерживающая постоянное натяжение троса. На оси ручки настройки трос должен иметь два-три витка, чтобы обеспечить хорошее сцепление с осью. Можно немножко присыпать трос на этой оси по­рошком канифоли. В более сложных устройствах ручка настройки может быть перенесена в другое место. В этом случае для нее часто используют отдель­ный трос.

Схемы двух фрикционных механизмов показаны на рис. 41,6 и в. В ме­ханизме (рис. 41,6) диск со шкалой закреплен на оси КПЕ. Для обеспечения надежного фрикционного соединения используется пружина, поджимающая по­движную шайбу к диску. Разновидностью фрикционного механизма является шариковый, показанный на рис. 41,е. В качестве шарикового механизма радио­любители используют малогабаритный шарикоподшипник. В механизмах за­водских приемников (например, в КПЕ приемника «Атмосфера» и др.) детали шарикоподшипника служат деталями КПЕ. Ось КПЕ соединяют с сепаратором или специальной втулкой, в гнездах которой располагаются три или более ша­риков. При вращении ручки настройки шарики перекатываются в обойме, соеди­ненной с корпусом КПЕ, и вращают его ось с указателем с замедлением при­мерно 1 : 3.



Рис. 42. Устройство шкалы:

а — для механизма с тросовым приводом; б и в — для механиз­мов с вращательным движением диска или стрелки

Обязательный элемент механизма настройки — шкала. Если нет возможно­сти использовать готовую шкалу, ее можно изготовить из органического стекг ла (рис. 42,а). Из цветного органического стекла толщиной 3 — 4 мм вырезают две одинаковые пластины, размеры которых должны соответствовать месту, от­веденному под шкалу.




Пластину 2 удобно выбрать оранжевого или желтого цвета, другую (4) — розового. Затем из листа чертежной бумаги вырезают прямоугольник (3) таких же размеров, как и пластины. На бумаге каранда­шом вычерчивают шкалу, градуированную по диапазонам. Ее обводят тушью, после чего прорезают прямоугольные отверстия шириной 3 — 4 мм, через кото­рые будет видно движение стрелки 1 при настройке.

Буквы, знаки и цифры можно использовать из наборов переводных шриф­тов. Шкалу помещают между пластинами и стягивают пакет небольшими винтами. Стрелку располагают позади пакета. Крепление шкалы и устройство верньерного механизма зависят от конструкции аппарата. Шкалу подсвечива­ют сзади, со стороны стрелки.

Варианты выполнения шкал при вращательном перемещении указателя по­казаны на рис. 42,6 и в. На диске, размещенном за шкалой (рис. 42,6), нане­сены две разноцветные риски для разных диапазонов (средних и длинных волн). Риски видны через прозрачное окно. Название станций и частотные мет­ки выполнены на непрозрачных участках шкалы. По аналогии со шкалой рис. 42,а в шкале рис. 42,в сделана прозрачная прорезь П-образной формы.

В механизме настройки простых транзисторных приемников со временем возникает большой люфт из-за увеличения диаметра отверстия под ось ручки настройки в пластмассовой втулке или перегородке в результате износа. Для устранения люфта следует подобрать подходящую резьбовую втулку от старого переменного резистора, диаметр отверстия которой равен диаметру оси настрой­ки. Изношенное отверстие рассверлить под втулку, установить ее и собрать ме­ханизм настройки, смазав ось ее густой смазкой или вазелином.

В настоящее время промышленность выпускает много типоразмеров пере­менных конденсаторов. Однако иногда радиолюбители выполняют их самодель­ными. Конденсатор переменной емкости для простого транзисторного приемника можно изготовить печатным способом. Из фольгированного гетинакса или тек­столита вырезают две пластины, по форме и размерам соответствующие рис. 43,а и б. Они будут служить обкладками конденсатора.


Фольгу обкладок поли­руют пастой ГОИ и промывают. В качестве диэлектрика можно использовать фторопластовую или полиэтиленовую пленку толщиной 0,05 мм. Из пленки вы­резают круг и вкладывают между обкладками конденсатора. Для равномерного сжатия обкладок вырезают из стали или латуни пружинящую шайбу (рис. 43,в). Весь пакет стягивают винтом с гайкой (рис. 43,г). Емкость такого конденсато­ра 10 — 140 пФ при радиусе обкладки ротора 40 мм и 20 — 270 пФ при радиусе 60 мм. Перед установкой конденсатора в радиоприемник на наружную плос-жость ротора наклеивают шкалу, а в корпусе приемника вырезают окно, через которое будут видны ее деления.

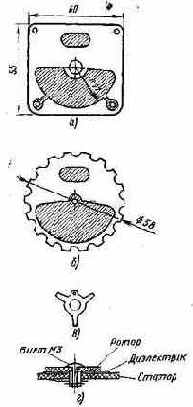

Рис. 43. Самодельный конденсатор пере­менной емкости

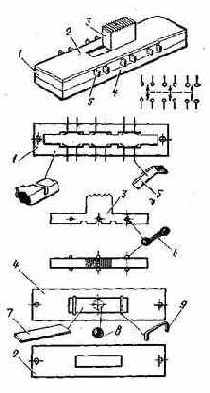

Рис. 44. Самодельный малогабаритный пе­реключатель

Подстроечные конденсаторы КПК-2, широко применяемые радиолюбителями «ак переменные в карманных приемниках, быстро выходят из строя ввиду сти­рания серебряного слоя. Если конденсатор перед эксплуатацией разобрать, сма­зать вазелином трущиеся поверхности и снова собрать, срок его службы увели­чится.

Малогабаритный переключатель для транзисторного радиоприемника явля­ется сложным узлом, но и его можно изготовить самостоятельно. Браться за эту работу следует лишь при наличии комплекта соответствующих инструмен­тов и слесарных навыков. Ниже описана конструкция любительского переключа­теля (рис. 44).

Основание 1 переключателя и движок 3 выполнены из гетинакса толщиной 3 мм; планки 4 и 2 — из гетинакса толщиной 2,5 и 1 мм, соответственно. В про­пилы основания вставлены на клею пружинящие контакты 5 из фосфористой или бериллиевой бронзы толщиной 0,15 — 0,2 мм. В движке сверлят отверстия для замыкателей 6, изготовленных из латунного или медного провода, и делают проточки под шарик 8 фиксатора. Шарик помещают в отверстие в планке 4 и прижимают плоской пружиной 7. Пружина прикреплена проволочными скоба­ми 9, фиксированными в отверстиях планки 4 на клею. Пропилы под контакты снижают прочность основания, поэтому нужно сначала приклеить основание к планке 4, а затем делать пропилы.


Планку 2 приклеивают после окончательной подгонки деталей. Размеры переключателя (не учитывая выводов и ручки движ­ка) 60X42X10 мм.



Рис. 45. Переключатель из переменного резистора СП:

а — общий вид; б — вид сзади

Простой малогабаритный пере­ключатель на 4 — 12 положений мож­но изготовить из переменного рези­стора СП. Для этого необходимо снять с него металлическую крыш-

ку и надфилем, а затем наждачной бумагой удалить проводящий слой с подковки и сделать на бортике корпуса необходимое число радиальных пропилов для выводов неподвижных контактов. Контакты можно вырезать из тонкой листовой меди (латуни). Укрепляют их на дужке клеем БФ-2 (рис. 45). При вращении ручки укрепленный на ней подвижной контакт перемещается по неподвижным контактам. Недостатком переключателя является отсутствие фик­сатора положений.
