САМОДЕЛЬНЫЕ РАДИАТОРЫ


Для длительной надежной работы мощных полупроводниковых прибо­ров необходимо применять теплоотводы (радиаторы). Самый простой радиатор выполняют в виде плоской прямоугольной или круглой пластины из металла с . хорошей теплопроводностью (рис. 46,а). Такие радиаторы занимают слишком много места, поэтому чаще применяют более эффективные объемные конструк­ции.

Радиатор-звездочку (рис. 46,6) изготавливают следующим образом. Из лис­товой меди толщиной 1,5 — 2,5 мм вырезают круг радиусом 60 мм, в центре не­го размечают место для крепления транзистора и для отверстий под выводы. Затем круг надрезают по радиусу на 12 секторов, которые после крепления транзистора отгибают так, чтобы торцевые плоскости лепестков были под углом 60 — 80° к плоскости крепления транзистора. Поверхность, на которую устанавливают транзистор, должна быть как можно более ровной и очищенной от окис­лов.

Для обеспечения хорошей передачи тепла от транзистора к радиатору необ­ходимо, чтобы корпус транзистора по всей площади теплового контакта плотно прилегал к радиатору. Наилучшие результаты получаются при хорошей подгонке контактных поверхностей и смазывании их каким-либо невысыхающим маслом, имеющим высокую теплопроводность. Это позволяет снизить тепловое сопротив­ление контакта транзистор — радиатор в 1,5 — 2 раза. Для транзистора П214 радиатор — звездочка позволяет рассеивать 10 — 15 Вт. Чтобы получить такие же результаты от радиатора в виде сплошного диска (рис. 46,а), необходимо было бы его радиус увеличить до 10 см.

Более эффективно работают радиаторы (заводского изготовления) ребрис­той или штыревой конструкции (рис. 46,в и г), у которых увеличено отношение теплоотдающей поверхности к общему объему радиатора. Самостоятельно такие радиаторы можно изготовить методом пайки из меди или латуни. В качестве штырей можно использовать отрезки медного провода диаметром 2 — 3 мм, кото­рые тщательно впаивают в пластину толщиной 3 — 5 мм. Рекомендуемый шаг установки штырей 5 — 8 мм.

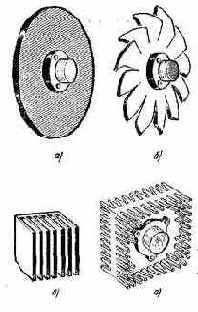

Рис. 46. Радиаторы для мощных полу­проводниковых приборов

Рис. 47. График приближенного опреде­ления пластинчатого радиатора в зави­симости от мощности рассеяния

Для оценки необходимой площади пластинчатого радиатора можно вос­пользоваться графиком на рис. 47, по которому, зная мощность Р рассеяния транзистора и допустимый перегрев его корпуса по отношению к температуре окружающего воздуха At, можно определить необходимую эффективную пло­щадь 5 поверхности радиатора. Так как S представляет собой сумму площадей лицевой и оборотной стороны радиатора, то для определения размеров сторон (прямоугольной) или радиуса (круглой) пластины в расчет надо подставлять 0,5S. Пластинчатые радиаторы необходимо устанавливать вертикально — только в этом положении их эффективность максимальна.

Заводские радиаторы, которые можно приобрести в магазине, чаще всего делают литыми из алюминиевых сплавов (реже фрезерованными). По эффектив­ности они несколько хуже медных или латунных, зато втрое легче, что и явилось причиной их широкого распространения.

СБОРКА УЗЛОВ КОНСТРУКЦИЙ, ОБРАБОТКА ПОВЕРХНОСТИ ДЕТАЛЕЙ

Для соединения деталей в узел чаще всего используют винты, шайбы и гайки. Винты различают по форме их головки (рис. 48): цилиндрической, по­лукруглой, чечевицеобразной (полупотайной) и потайной. Цилиндрические винты обеспечивают наиболее прочное соединение, но имеют острые кромки и мало­пригодны для лицевой панели прибора. Полукруглые головки более красивы и не менее прочны. При использовании винтов обоих типов диаметр отверстия мо­жет быть больше диаметра винта, что упрощает сборочные работы (средняя по точности сборка). Винты с полупотайной головкой (особенно хромированные) красивы, но, как и винты с потайной головкой, требуют очень точного выполне­ния отверстий или установки винтов по месту. Прочность их ниже, чем у вин­тов с полукруглой или цилиндрической головкой. В соединениях радиоаппарату­ры применяют полукруглые винты с низкой головкой большого диаметра — так называемые облицовочные.




Они внешне подобны полупотайным, но гораздо удобнее их для оборки.



Рис. 48. Виды головок винтов

Шайбы бывают трех видов: нормальные (их наружный диаметр больше диаметра головки винта), подкладные (их наружный диаметр равен диаметру головки винта) и специальные для предотвращения самоотвинчивания винта {шайбы Гровера и звездчатые). Чаще всего радиолюбители используют нор­мальные шайбы, позволяющие облегчить сборку я закрыть увеличенное отверстие в детали. Нормальные и подкладные шайбы используют для того, чтобы не портить поверхность привинчиваемой детали. Шайбы Лровера и шайбы-звездочки используют тогда, когда изделие работает в условиях значительного перепада температуры, а также механических ударов и вибраций. Конструк­ция этих шайб препятствует самоотвинчиванию винта.

Гайки изготовляют шта1мповкой и точением. В радиоаппаратуре для уп­рощения сборки вместо гаек часто применяют нарезание ip-езьбы в металличе­ских элементах конструкции. В последнее время все чаще используют для пластмассовых деталей и деталей из мягких металлов самонарезающие винты, которые при завинчивания сами нарезают для себя резьбу. Их недостаток со­стоит в том, что они не допускают многократных отвинчиваний и завинчива-«ий, так как резьба легко разрушается.

Штампованные гайки дешевле, но менее надежны. Гайки точеные выпус­кают нормальной толщины, равной диаметру винта, и тонкие, толщиной до 1/3 диаметра винта. Удобнее в (радиолюбительской практике пользоваться нарезкой резьбы в элементах конструкции, что можно делать даже и в тонких матери­алах после некоторой вытяжжи материала в отверстие. Конструкции шайб и гаек изображены на рис. 49. В табл. 11 указаны некоторые характеристики резьбовых соединений.



Рис. 49. Виды шайб и гаек (шайба нормальная, шайба Гровера, звездчатая шайба, гайки точеные низкая и высокая, тайка штампованная); формирование резьбы в тонком материале (сверление, вытяжка материала в отверстие и нарезание резьбы)

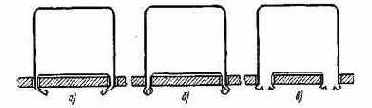

Рис. 50. Крепление деталей отгибкой (а), поворотом (б) и расчеканкой (в) лепестков



Клепкой в радиолюбительской практике чаще всего соединяют детали из алюминиевых сплавов. При этом следует пользоваться алюминиевыми заклеп­ками. Ни в коем случае нельзя для соединения деталей из алюминиевых спла­вов, особенно если возможно воздействие влаги, использовать медные заклепки — такое соединение очень быстро разрушается я теряет прочность. Проще всего выполнять клепаное соединение при использовании заклепок с полукруг­лой головкой, но, чтобы сохранить форму головки, такие заклепки требуют специальной оправки с полусферическим углублением. Для заклепок с потай­ной головкой необходимо выполнять зенковку отверстия я формовать замы­кающую головку. При разборке клепаного соединения заклепку надо просвер­лить на высоту головки или насквозь с тем, чтобы разрушить закладную или замыкающую, головку и разобрать соединение.

В радиоаппаратуре часто используют соединения металлических деталей с помощью отгибки, поворота и зачеканки лепестков. Примеры таких соединений показаны на рис. 50.

Для получения защитного покрытия хорошего качества на поверхности стальных деталей их необходимо обезжиривать, пассивировать и декапировать. Для обезжиривания можно использовать следующие растворы: сода кальци­нированная (или поташ) 100 — 150 г/л и жидкое стекло (силикатный контор­ский клей) 2 — 3 г/л; сода кальцинированная 20 г/л и хромик 1 г/л. Количест­во раствора определяется габаритами детали.

Для пассивирования (после которого поверхность металла делается пассив­ной в электрохимическом отношении) деталь помещают в один из следующих растворов: 5%-ный раствор хромовой кислоты (обработка при температуре рас­твора 70° С); насыщенный раствор хромпика, 60° С; мыльный раствор, 100° С.

Для декапирования (химического удаления пленки окиси с поверхности детали) используют 5%-ный раствор серной или соляной кислоты. После обра­ботки детали ее необходимо тщательно промыть в проточной воде.

Одно из простейших защитных покрытий стальных деталей — вороне­ние (образование на поверхности детали пленки окисла).


Последовательность выполнения покрытия такова. Деталь шлифуют (если надо, полируют), тща­тельно обезжиривают и после нагрева до температуры 220 — 325 С° (напри­мер, в духовном шкафу с термометром) протирают ветошью, смоченной ко­нопляным маслом. Можно использовать и другие растительные масла, но они дают менее приятный цвет покрытия.

Для получения прочного и красивого лакокрасочного покрытия на поверх­ности стальных деталей их необходимо тщательно очистить от ржавчины. Для этого деталь помещают в керосин на несколько часов, а затем протирают тканью, обильно смоченной рыбьим жиром, который через 1,5 — 2 ч снимают вместе с ржавчиной. Для быстрого удаления ржавчины рекомендуется в те­чение нескольких минут промыть деталь в растворе хлорного олова, а затем в теплой воде. Небольшие следы ржавчины удаляют кашицей из толченого древесного угля, замешанного на машинном масле.

После очистки и обезжиривания поверхность детали грунтуют (слой грун­та должен иметь толщину не более 0,2 мм, иначе уменьшится прочность ла­кокрасочного покрытия), а затем окрашивают двумя или более слоями мяг­кой кистью (движение при нанесении сдоев должны быть в перпендикуляр­ных направлениях) или пульверизатором. Последний способ более удобен ра­диолюбителю, так как промышленность выпускает много грунтов, лаков и кра­сок в аэрозольной упаковке. Работать с краской в. аэрозольной упаковке сле­дует на открытом воздухе, соблюдая указанные выше меры предосторожности.

Детали из меди и ее сплавов очищают мелкозернистой наждачной бума­гой либо кашицей из мелкой поваренной соли с уксусом. Для обезжиривания можно использовать растворы: известь гашеная 35 г/л, едкий галий 10 г/л и жидкое стекло 3 г/л; едкий натр (калий) 75 г/л и жидкое стекло 20 г/л. Де­таль помещают в один из этих растворов на 1 ч. Температура должна быть 90° С. Декапируют детали из меди и ее сплавов погружением на 1 мин в 5%-ный раствор серной кислоты.

Для никелирования зачищенную (а еще лучше — отполированную) и обез­жиренную деталь помещают в смесь из 10%-ного раствора хлористого цинка и сернокислого никеля, которого должно быть столько, чтобы раствор имел зе­леный цвет.


Раствор нагревают до кипения и погружают в него деталь на 1 — 2 ч. Затем деталь переносят во взвесь мела в воде (10 — 15 г мела на стакан) и слегка протирают ветошью, затем промывают в теплой воде и вытирают насухо.

Для серебрения можно воспользоваться отработанным фотофиксажом, в 300 мл которого добавляют 1 — 2 мл нашатырного спирта и 2 — 3 капли фор­малина. Хранить раствор и работать с ним необходимо только в темноте. За­чищенную, промытую и обезжиренную деталь помещают в раствор на 0,5 — 1,5 ч, после чего промывают в теплой воде, высушивают и протирают мягкой ветошью. Для приготовления описанных выше растворов используют дистил­лированную воду либо воду, полученную при оттаивании холодильника.

Детали из алюминия и его сплавов в любительских условиях чаще всего обезжиривают, оксидируют, осветляют и травят. Для обезжиривания пользу­ются следующими составами: тринатрийфосфат 50 г/л, едкий натр 10 г/л, жид­кое стекло 30 г/л; едкий натр 50 г/л. Время обезжиривания первым раствором 2 мин при температуре раствора 50 — 60° С, вторым 3 — 5 мин при 50° С.

Для оксидирования используют следующий состав: углекислый натрий 50 г/л, хромовокислый натрий 15 г/л, едкий натр 2,5 г/л, температура раствора 80 — 100° С, время выдержки в растворе 10 — 20 мин. Обработанную деталь промывают в воде и помещают в кипяток на 15 — 20 мин, вынимают и сушат. Желательно деталь в заключение покрыть бесцветным лаком.

Осветляют алюминиевые детали в растворе буры (50 г/л) с добавлением нашатырного спирта (5 мл/л), которым протирают поверхность детали, а пос­ле высыхания деталь протирают ветошью. Детали из силумина (сплава алю­миния с кремнием) зачищают, обезжиривают и помещают на 10 — 20 мин в раствор хромового ангидрида (100 г/л) и серной кислоты с удельным весом 1,84 (10 г/л), после чего деталь промывают и сушат.

Весьма надежное и красивое покрытие металлических деталей можно по­лучить, используя бесцветный или подкрашенный клей БФ-2. Клей наносят на поверхность деталей тонким слоем.



Очень часто в радиолюбительской практике приходится обрабатывать ор­ганическое стекло. Наиболее прочное окрашивающее покрытие органического стекла получают при использовании красителей, частично растворяющих по­верхность детали. В эмалированную или стеклянную посуду наливают цапон­лак нужного цвета и погружают в него деталь. Время, необходимое для ок­раски, может колебаться от 1 с до 15 мин в зависимости от требуемой на­сыщенности цвета. Чем дольше деталь будет находиться в лаке, тем насы­щенней получится окраска. Чтобы получить очень плотное покрытие, деталь погружают в краситель несколько раз, с промежуточной сушкой. Наоборот, если нужно легкое окрашивание, цапон-лак растворяют в любом органиче­ском растворителе.

Детали из органического стекла можно окрашивать анилиновыми крас­ками для фотобумаги. Краску растворяют в укусной кислоте в требуемом соотношении. Раствор пропускают через слой фильтровальной бумаги и сме­шивают его в соотношении 1 : 1 по объему со следующим составом: толуол — 70% и дихлорэтан — 30%. Полученную смесь фильтруют и растворяют в ней стружку органического стекла в таком количестве, чтобы полученный кра­ситель можно было распылять пульверизатором. На окрашиваемую поверх­ность краситель наносят в несколько слоев через 10 — 15 мин.

Приготовить краситель можно также следующим образом. Смешивают бензол (60%), дихлорэтан (30%) и уксусную кислоту (10%). В этой смеси растворяют краску. Раствор фильтруют и затем прибавляют в него стружку органического стекла. Окрашивают деталь так же, как и в первом случае, пульверизатором.

Хранить эти красители нужно в хорошо закупоренной посуде (лучше все­го с притертой пробкой). Готовить их следует в помещении с хорошей вен­тиляцией. Как во время приготовления, так и при окрашивании надо остере­гаться попадания красителя на руки, лицо, так как пятна очень трудно смыть и, кроме того, он разъедающе действует на кожу.

Чернила для надписей на органическом стекле, винипласте, полистироле, поливинилхлориде и некоторых других пластинках можно сделать из пасты для авторучек, растворенной в дихлорэтане.


Писать можно пером или рей­сфедером в хорошо проветриваемом помещении. Надписи стойки к воде.

Не всегда удается достать дихлорэтан для склеивания органического стекла. Заменителем дихлорэтана с успехом может служить клей для кожи, который имеется в продаже в магазинах хозяйственных товаров. Процесс склеивания очень прост: поверхность густо смазывают клеем, соединяют и просушивают под прессом при температуре 30 — 50° С в течение 2 — 3 ч.

Органическое стекло при нагревании легко изгибается, что позволяет при­менять его для разнообразных конструкций. В качестве примера на рис. 51 показано, как изготовить обойму для элементов 332. Из пластины размерами 86X60 мм вырезают заготовку. Предварительно в пластине нужно просвер­лить восемь отверстий диаметром 3 мм. Лепестки А и Б заготовки прогрева-вают умеренно горячим утюгом до тех пор, пока органическое стекло не ста­нет мягким, и изгибают вокруг элемента 332, как по шаблону. Затем прогре­вают остальные лепестки и изгибают их под прямым углом. Контакты для соединения элементов делают из тонкой латунной фольги, загибают на углах и вплавляют в обойму. В готовую обойму средний элемент должен входить с некоторым усилием. Если он входит слишком свободно, следует еще раз про­греть соответствующие лепестки и несколько сблизить их.

Чтобы согнуть под углом относительно большой лист термопластичного материала (органического стекла, полистирола, винипласта), надо на линию сгиба с обеих еторон наложить и прижать две полоски тонкой алюминиевой фольги шириной 1 — 2 см и подключить их к ЛАТРу. Подобрав необходимое напряжение, прогревают место сгиба, снимают фольгу, изгибают лист и удер-живают его в необходимом положении до полного остывания.

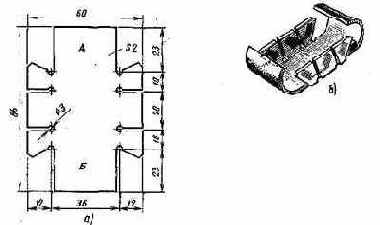

Рис. 51. Развертка (я) и внешний вид (б) обоймы для трех эле­ментов 332 (размеры для спра­вок)

Наиболее доступными видами отделки поверхности деревянных деталей в домашних условиях является воскование, лакирование, окрашивание и оклеи­вание декоративной пленкой.


Для каждого из этих видов поверхность детали надо тщательно обработать. Основной способ обработки — зачистка наждач­ной бумагой. Перед последней зачисткой поверхность надо слегка смочнть и потом зачистить сначала поперек волокон древесины, а затем с небольшим на-жимом вдоль волокон. На подготовленную таким образом и хорошо прогре­тую поверхность можно нанести и втереть тканью тонкий слой светлого вос­ка, который дает приятное матовое покрытие. Оно особенно красиво на по­верхности дубовых деталей.

Для лакирования проще всего использовать прозрачные нитролаки, раз­бавленные до консистенции, при которой их можно распылять пульверизато­ром. Наносить следует три — шесть слоев лака. Поверхность перед лакирова­нием необходимо хорошо просушить. Окраска поверхности деревянных дета­лей аналогична окраске металллических.

Часто поверхность детали из древесины тонируют морилками (красителя­ми под тот или иной вид древесины). Вместо морилки «под красное дерево» можно использовать смесь красной и черной туши, подобрав их пропорцию опытным путем. Вместо морилки «под орех» можно использовать аптечный 2%-ный спиртовой раствор йода. Морилку наносят на поверхность древесины вдоль волокон тампоном из ткани, внутрь которого кладут комок ваты. Ес­ли однократного покрытия недостаточно, то его повторяют еще раз.
