МАТЕРИАЛЫ ДЛЯ МОНТАЖНЫХ РАБОТ


В радиолюбительской практике используют одно- и многожильные провода (в изоляционной оболочке и без нее) для соединений между элемен­тами, узлами и блоками; радиочастотные и низкочастотные экранированные ка­бели для внешних соединений между блоками и приборами, для свази с ан­теннами, микрофонами и т. п.; обмоточные провода для намотки различных катушек контуров, магнитных антенн, трансформаторов и дросселей; листовые диэлектрики, в том числе фольгированные, из которых выполняют монтажные печатные платы.

Для «адежного электрического и механического соединения выводов эле­ментов и концов проводников и других деталей используют припои и флюсы, нитки, лакотжань, тканевые и пластиковые ленты, клеи и клеящиеся ленты, мастики, лаки и краски.

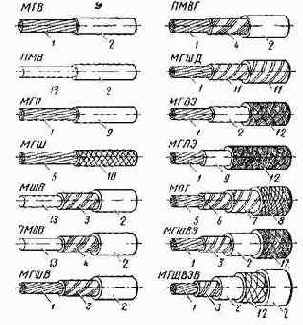

Рис. 2. Конструктивные схемы некоторых видов монтажных проводов:

1 — провод из медных луженых проволок; 2 — сплошная изоляция из поливинилового плас­тиката; 3 — изоляция лентами из триацетатной пленки или пленки из полиэтилентерефталата; 4 — обмотка из хлопчатобумажной пряжи или стекловолокна; 5 — провод из медных нелу­женых проволок; 6 — изоляция лентами из шелковой лакоткани; 7 — обмотка из капронового волокна; 8 — обмотка из лакированного капронового волокна; 9 — сплошная изолядия из по­лиэтилена; 10 — обмотка из полиамидного шелка; 11 — обмотка из полиамидного шелка лаки­рованная; 12 — оплетка из тонких медных луженых проволок (экран); 13 — провод медный

Медные монтажные провода обычно выполняют из одно- или многожиль­ной медной мягкой проволоки типа ММ. Проволоку, как .правило, лудят, что­бы обеспечить хорошее качество пайки. Одножильные голые монтажные про­вода иногда серебрят для уменьшения сопротивления токам высокой частоты. Многожильный монтажный провод без изоляции часто называют канатиком и используют для гибких соединений. Голые монтажные провода применяют ли­бо для соединений относительно небольшой длины внутри узла или блока, ли­бо, когда имеется возможность, дополнительно закрепить провода на монтаж­ных стойках.

Межузловые и межблочные соединения (а часто и монтаж деталей в уз­ле) выполняют одножильным или многожильным изолированным монтажным проводом. Его изоляция может быть из поливинилхлоридного или полиэтиле­нового пластика, а также с дополнительным промежуточным слоем из хлоп­чатобумажных, шелковых или синтетических нитей. Внешнюю изоляцию делают в виде плетеного чулка, пропитанного лаком, или из нескольких слоев ленты. Основные характеристики наиболее распространенных марок проводов для электромонтажных соединений сведены в табл. 1, конструкции этих проводов показаны на рис. 2.
