Марка


Сечение провода, мм2

Номинальное напряжение *, В

Область применения



Неизолированные

ММ, МТ



0,1 — 1,5

__

Жесткий навесной монтаж

(МТ — для монтажа повышенной

прочности)



Изолированные

мгв

0,1 — 1

220 (50)

Монтаж в узлах и блоках

МГП



0,1 — 2,5

380 (до 2000)

Внутренний и межприборный

монтаж

мгш

0,05 — 0,1

24 (50)

Монтаж в узлах и блоках

мгшв



0,14 — 1,5

1500

Внутренний и межприборный

монтаж

мг-шд

0,35 — 4

60 (50)

То же

мог



0,3; 0,5

1000 (50)

Особо гибкий монтаж (для под-

вижных соединений)

мшв



0,07 — 1,5

500 — 1500

Внутренний и межнриборны?

монтаж

пмв



0,2-0,75

500

Жесткий монтаж в узлах и

блоках

ПМВГ

0,2-0,75

500

То же

ПМОВ

0,2-0,75

500

— » —



Экранированные (низкочастотные кабели)

мгвэ

0,1 — 1

220 (50)

Монтаж в узлах и блоках

МГПЭ

0,1 — 2,5

380 (до 2000)

То же

мгшв

0,2 — 1,5

150С

— » —

мгшвэв

0,14

500

— » —

* Для постоянного тока. Для номинального напряжения переменного тока в скобках указана частота тока.

Для уменьшения вредных наводок на высокочувствительные входные цел» в радиоаппаратуре используют экранированные высокочастотные и низкочастот­ные провода (кабели). Для высокочастотных кабелей применяют высокока­чественные изоляционные материалы с малой диэлектрической проницаемостью,, чтобы свести к минимуму погонную емкость кабеля и потери энергии сигнала в нем. Нормируется и волновое сопротивление (оно определяется соотношени­ем диаметров внутреннего провода и оплетки и диэлектрической проницае­мостью изоляционного материала между ними), что предъявляет более жест­кие требования х диаметру основных элементов кабеля.

Рис. 3. Конструкция некоторых видов экранированных высокочастотных кабелей: 1 — пластмассовая внешняя изоляция; 2 — оплетка из медной проволоки (экран); 3 — внут­ренняя диэлектрическая оболочка; 4 — медный провод; 5 — внутренняя изоляция из керами­ческих (или пластмассовых) шайб; 6 — провод из медных проволок


Для низкочастотных кабелей (например, микрофонных, для соединений между приемником и магнитофоном или электропроигрывающим устройством) важно обеспечить надежное экранирование. Эти кабели имеют значительные погонную емкость (до 200 гаФ/м) и потери на высоких частотах, но они де­шевле высокочастотных. Типичные конструкции высокочастотных экранирован­ных кабелей показаны на рис. 3. Основные ха|рактерист.ики кабелей сведены в табл. 2. Особенностью применения таких кабелей является необходимость ис­пользования для их подключения специальных разъемов. Несколько конструк­ций разъемов для НЧ и ВЧ кабелей и проводов изображены на рис. 4.

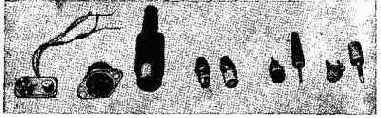

Рис. 4. Различные разъемы (слева направо): для подключения питания, гнездо и вставка низкочастотного разъема (СГ-5 и СШ-5), малогабаритный высокочастотный разъем (гнездо в штеккер), одиночное малогабаритное гнездо и вставка, гнездо и вставка разъема для вклю­чения малогабаритных телефонов от транзисторных радиоприемников

Обмоточные провода выполняют из мягкой отожженной меди. Снаружи провод изолируют одним или несколькими слоями хлопчатобумажной или син­тетической лряжи (провода ПБД, ПСД, ПДК), капронового (провод ПК) или Шейкового (провода марок ПЭЛШО, ПЭЛШКО) волокна. Кроме волокнистой используют эмалевую (лаковую) изоляцию. Провода с лакостойкой эмалью имеют марку ПЭЛ, с теплостойкой — ПЭТ, винифлексной — ПЭВ, метальвиновой — ПЭМ.

Некоторые лакостойкие эмали накладывают на провод в несколько слоев. Цифра в обозначении обмоточного провода указывает на число слоев лака. Чем больше слоев, тем большее напряжение выдерживает изоляция. Провода ПЭЛ имеют эмалевое покрытие почти черного цвета, ПЭВ — золотистого. Пре­дельно допустимая температура для провода ПЭЛ — 100° С, для ПЭТ, ПЭВ и ПЭМ — 125° С.
